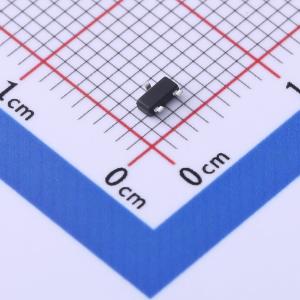

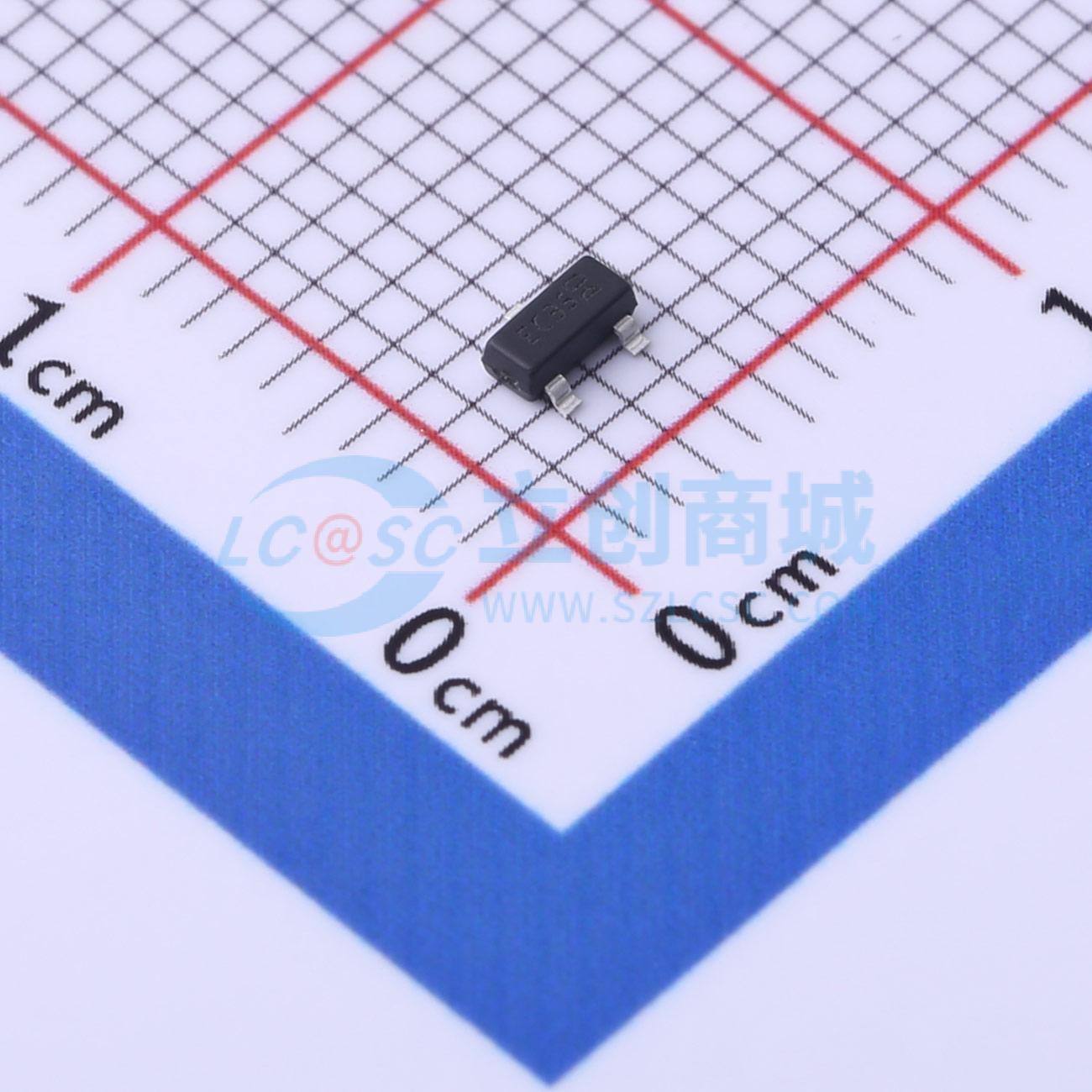

温馨提醒：图片仅供参考，商品以实物为准
ESDCAN06-2BLY
双向TVS 35V截止 峰值浪涌电流：5A@8/20us
- 描述
- 汽车用双线TVS，SOT23-3L封装，用于CAN总线（24 V系统）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDCAN06-2BLY
- 商品编号
- C1974537
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 35V | |
| 钳位电压 | 59V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 230W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 42.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
ESDCAN0xx - 2BLY是双线路TVS，专为保护汽车CAN总线线路免受静电放电（ESD）影响而设计。 其改进的参数使其符合汽车领域的所有关键接口要求，如CAN - FD、LIN、FlexRay、MOST、SENT、USB等。
商品特性
- 通过AEC - Q101认证
- 双线路ESD和EOS保护
- 双向器件
- 最大脉冲功率高达230 W（8/20 μs）
- 低钳位因子VCL / VBR
- 低漏电流
- 符合ECOPACK ROHS标准的组件
- UL94，V0
- J - STD - 020 MSL 1级
- 符合IPC7531焊盘布局且采用JEDEC注册封装
- 符合ISO 16750 - 2（跳火启动和电池反接测试）
- 符合ISO 10605 - C = 150 pF，R = 330 Ω，超过4级：±30 kV（空气放电），±30 kV（接触放电）
- 符合ISO 10605 - C = 330 pF，R = 330 Ω，超过4级：±30 kV（空气放电），±30 kV（接触放电）
- 符合ISO 7637 - 3：脉冲3a： - 150 V，脉冲3b：+150 V，脉冲2a：±85 V
应用领域
- 必须抑制静电放电和其他瞬变的汽车控制器局域网（CAN）总线线路。本产品符合大多数汽车接口要求。
