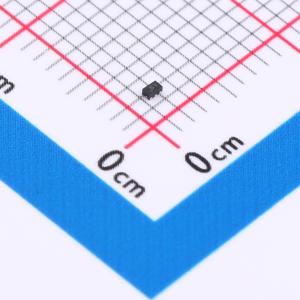

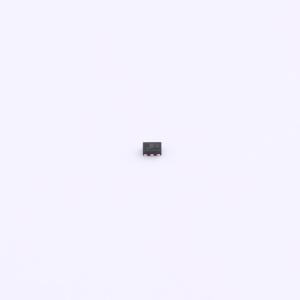

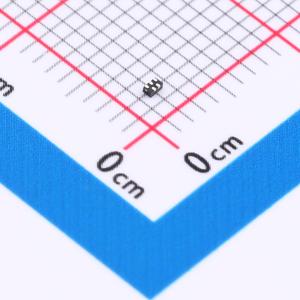

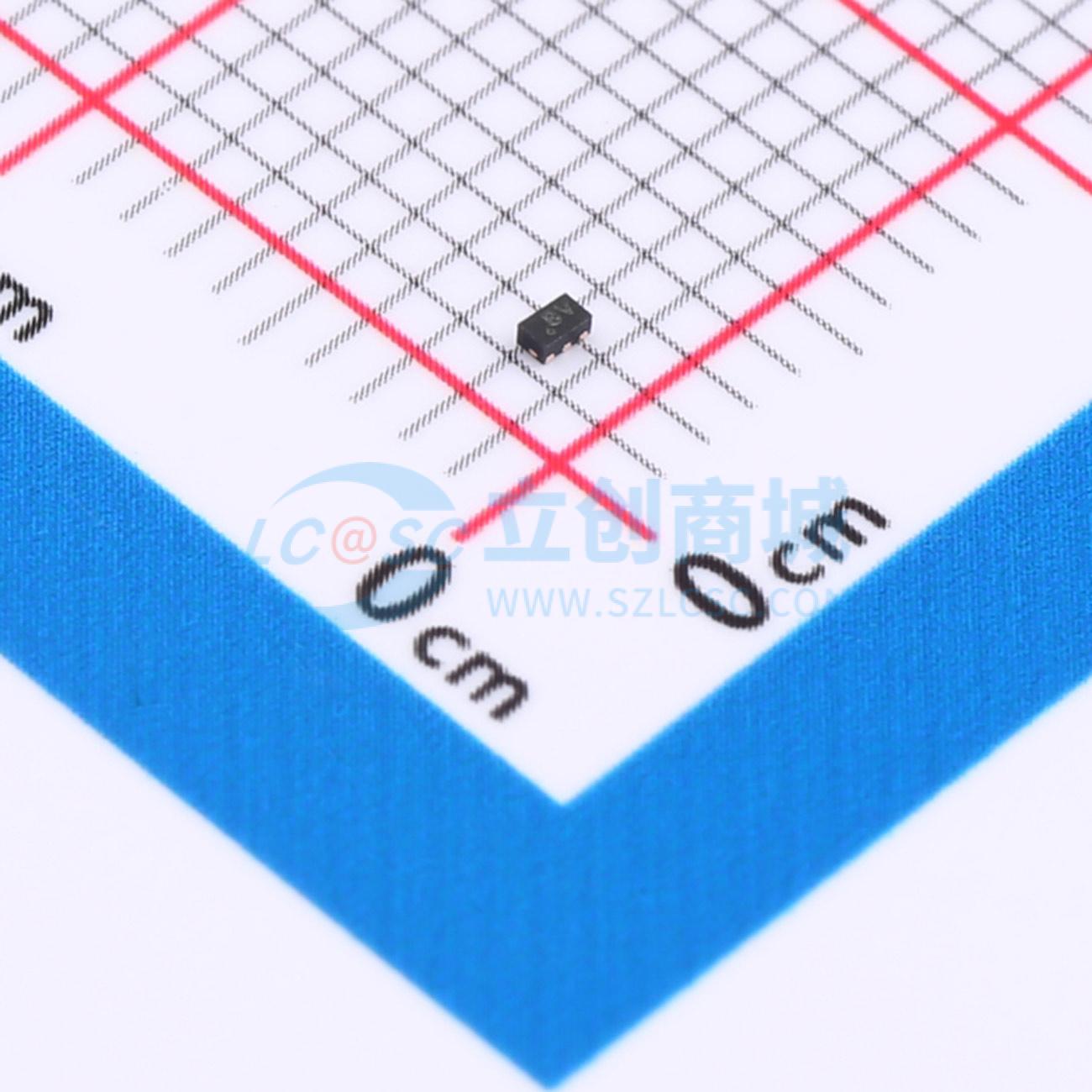

SP3422-04UTG
ESD 5V截止 峰值脉冲电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3422集成了4通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的元件能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V-by-One、USB3.0、USB2.0和IEEE 1394。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3422-04UTG
- 商品编号
- C1974549
- 商品封装
- DFN-5(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16.7V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
SP3422集成了4通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的元件能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V-by-One、USB3.0、USB2.0和IEEE 1394。
商品特性
- ESD，IEC 61000 - 4 - 2，+22 / -10kV接触放电，+22 / -10kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（脉冲宽度tp = 5 / 50ns）
- 浪涌，IEC 61000 - 4 - 5第二版，2A（脉冲宽度tp = 8 / 20μs）
- 3GHz时典型电容低至0.2pF
- 5V时典型漏电流低至20nA
- 无卤、无铅，符合RoHS标准
- 湿度敏感度等级（MSL - 1）
应用领域
- V-by-One
- 嵌入式DisplayPort
- USB 2.0/3.0端口
- MIPI摄像头和显示屏
- 如IEEE 1394等串行总线接口
- 平板显示器
- LCD/LED电视
- 智能手机
- 移动计算设备
