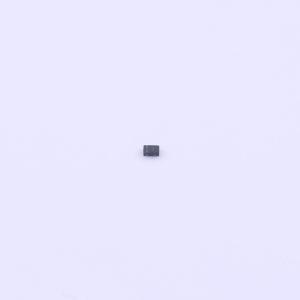

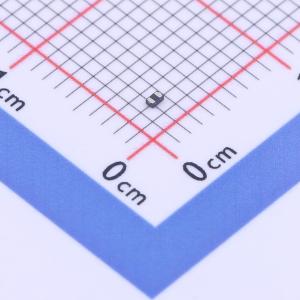

温馨提醒：图片仅供参考，商品以实物为准
VESD05A1B-HD1-GS08
双向ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超紧凑LLP1006-2L封装。低封装高度 < 0.4mm。1线ESD保护。低泄漏电流 < 0.1μA。低负载电容 CD = 12pF (VR = 2.5V; f = 1MHz)。ESD抗扰度符合IEC 61000-4-2 ± 30kV接触放电，± 30kV空气放电。高浪涌电流符合IEC 61000-4-5 IPP > 3A。可通过标准视觉检查进行焊接检查，无需X射线。引脚镀NiPdAu (e4)，无晶须生长。e4-贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05A1B-HD1-GS08
- 商品编号
- C1974572
- 商品封装
- LLP1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 33W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 5V（最大） |
| 电流-峰值脉冲(10/1000?s) | 3A（8/20?s） |
| 电源线路保护 | 无 |
| 功率-峰值脉冲 | 33W |
| 电压-击穿（最小值） | 6V |
| 不同频率时电容 | 19pF @ 1MHz |
| 不同Ipp时电压-箝位（最大值） | 11V |
| 封装/外壳 | SOD-882 |
| 工作温度 | -40°C ~ 125°C（TJ） |
| 供应商器件封装 | LLP1006-2L |
| 单向通道 | 1 |
| 类型 | 齐纳 |
| 应用 | 通用 |
