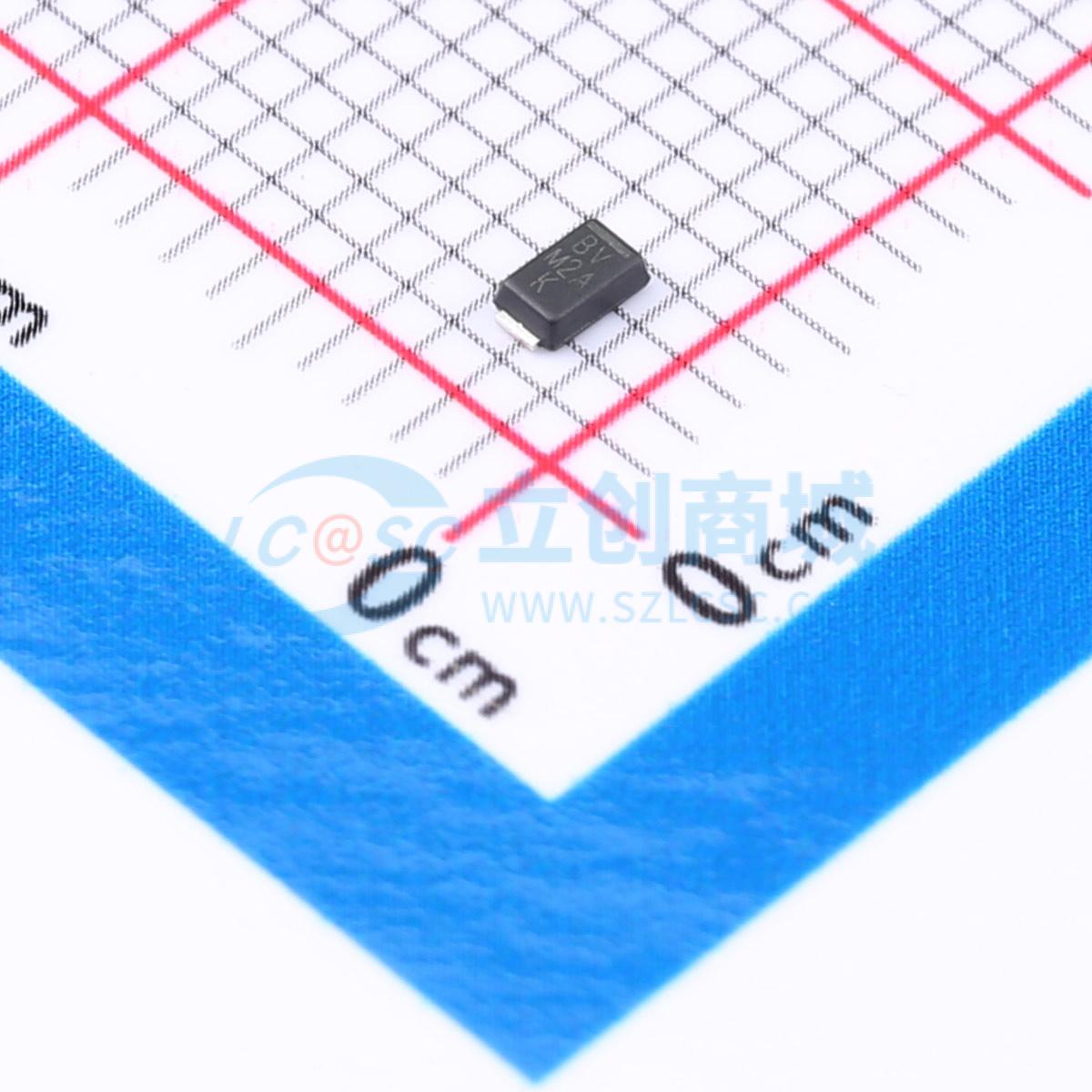

MSMP20A-M3/89A实物图

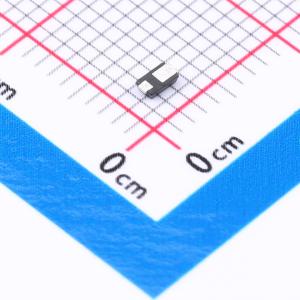

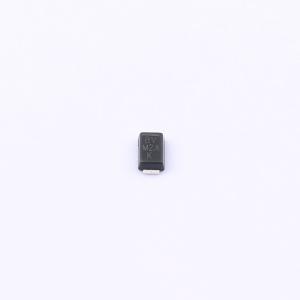

  • MSMP20A-M3/89A商品缩略图
  • MSMP20A-M3/89A商品缩略图
  • MSMP20A-M3/89A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MSMP20A-M3/89A

单向TVS 20V截止 峰值浪涌电流：4.6A@10/1000us 23.4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：极低的外形。 典型高度为0.65mm。 适合自动贴装。 氧化平面芯片结。 仅单向极性。 峰值脉冲功率：150W（10/1000μs）。应用：用于敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、传感器单元信号线上感应的电压瞬变。 保护敏感设备免受瞬态过电压影响
品牌名称
VISHAY(威世)
商品型号
MSMP20A-M3/89A
商品编号
C1974577
商品封装
MicroSMP​
包装方式
编带
商品毛重
0.032克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)20V
钳位电压32.4V；42.8V
峰值脉冲电流(Ipp)4.6A@10/1000us；23.4A@8/20us
属性参数值
峰值脉冲功率(Ppp)150W@10/1000us
击穿电压24.5V
反向电流(Ir)1uA
防护等级IEC 61000-4-2
类型TVS

商品特性

  • 超薄型——典型高度为0.65 mm
  • 适合自动贴装
  • 符合RoHS标准
  • 氧化层平面芯片结
  • 无卤素
  • 仅为单向极性
  • 峰值脉冲功率：150 W（10/1000 μs）
  • 静电放电（ESD）能力：15 kV（空气放电），8 kV（接触放电）
  • 符合J - STD - 020C标准的MSL 1级，无铅最高峰值温度为260 ℃

应用领域

  • 用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、传感器单元信号线上产生的电压瞬变。保护敏感设备免受瞬态过电压影响。
