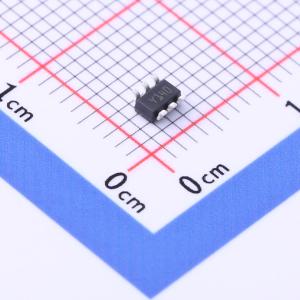

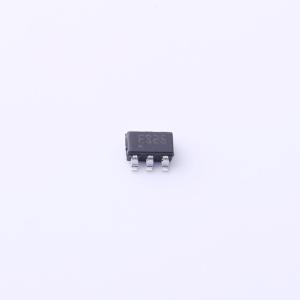

ESDA25SC6
单向ESD 24V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的四路Transil 阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA25SC6
- 商品编号
- C1973611
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 51V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
ESDAxxSC5和ESDAxxSC6是单片电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。 对于正瞬态，它们将电压钳位在逻辑电平电源略上方；对于负瞬态，将电压钳位至低于地电位一个二极管压降。
商品特性
- 4路单向ESD保护
- 400 W峰值脉冲功率（8/20 μs）
- 优势：高ESD保护等级：高达30 kV
- 高集成度
- 适用于高密度电路板
- 符合以下标准
- IEC 61000 - 4 - 2标准，超过4级：30 kV（空气放电）
- 30 kV（接触放电）
- MIL STD 883E - 方法3015 - 7：3B类
- 人体模型
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 其他电话机
- 机顶盒
