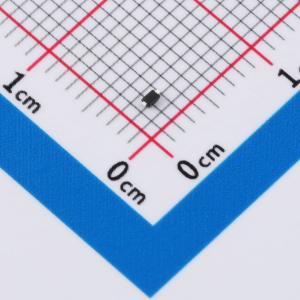

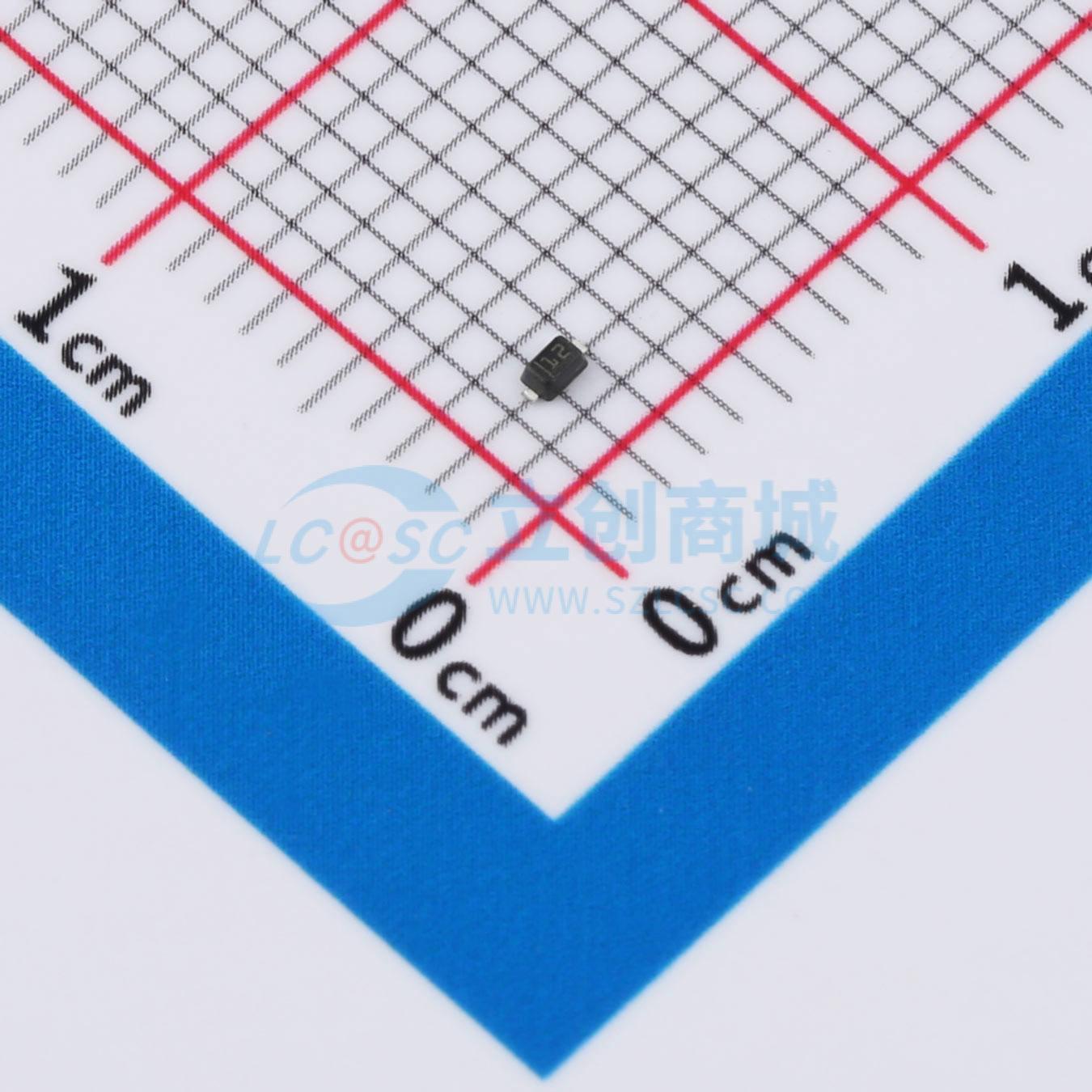

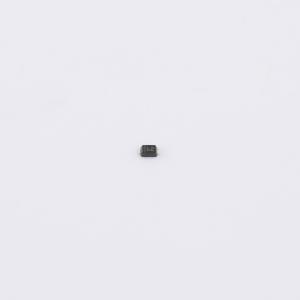

温馨提醒：图片仅供参考，商品以实物为准
ESDA12-1K
单向TVS 10V截止 峰值浪涌电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 充电器和电池端口的EOS和ESD Transil 保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA12-1K
- 商品编号
- C1973699
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.041333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压 | 13V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 150pF |
商品概述
ESDA-1K是单线路瞬态电压抑制（Transil）二极管，专为保护便携式设备和微型电子器件中的集成电路而设计，这些设备易受静电放电（ESD）和电气过应力（EOS）瞬态过电压影响。
商品特性
- 击穿电压：12 V、18 V
- 单向器件
- 高峰值功率耗散：450 W（8/20 μs波形）
- 静电放电保护水平优于IEC 61000-4-2标准的4级：30 kV接触放电
- 5 V电压下漏电流低，< 0.5 μA
- 印刷电路板面积：1.3 mm²
- 高电气过应力和静电放电保护水平
- 高集成度
- 适用于高密度电路板
- 封装尺寸小
- 符合IEC 61000-4-2标准的4级：15 kV（空气放电）、8 kV（接触放电）
- MIL STD 883G - 方法3015-7，3B类
- 人体模型（HBM）：≥ 8 kV
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 视频设备
