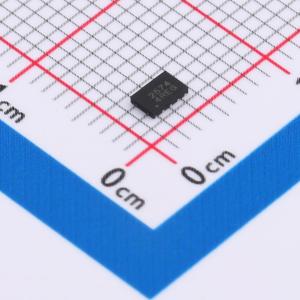

温馨提醒：图片仅供参考，商品以实物为准
CDDFN10-2574N
CDDFN10 2574N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备为高速数据端口提供静电放电 (ESD)、电气快速瞬变 (EFT)、浪涌和电缆放电事件 (CDE) 保护，满足 IEC 61000-4-2 (ESD) 要求。瞬态电压抑制器阵列可保护多达四条数据线，工作峰值反向电压为 2.5 V，最小击穿电压为 3 V。DFN10 封装器件在 I/O 线之间的典型电容低至 1.7 pF，适用于保护高速接口上的敏感组件。其小尺寸封装允许在 PCB 上进行直通布线，有助于保持高速数据线的匹配阻抗。
- 品牌名称
- BOURNS
- 商品型号
- CDDFN10-2574N
- 商品编号
- C1973629
- 商品封装
- DFN-10(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 45A@8/20us | |
| 击穿电压 | 7V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.7pF |
商品概述
CDDFN10 - 2574N 型号器件可为高速数据端口提供静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）保护，符合 IEC 61000 - 4 - 2（ESD）要求。该瞬态电压抑制器阵列可保护多达四条数据线，工作峰值反向电压为 2.5 V，最小击穿电压为 3 V。 采用 DFN10 封装的器件在 I/O 线之间的典型电容低至仅 1.7 pF，这使其可用于保护高速接口上的敏感元件。该器件尺寸小，允许在 PCB 上进行直插式布线，有助于保持高速数据线的匹配阻抗。 Bourns 公司的 CDDFN10 - 2574N 型号旨在保护四条工作电压为 2.5 伏的高速数据线免受系统 ESD/EFT/雷击脉冲的影响。采用“直插式”布局的 DFN10 封装可使高速数据线上的阻抗变化最小化，同时该器件的低电容性能可限制每个通道上的信号衰减。
商品特性
- IEC 61000 - 4 - 2（ESD）±30 kV（空气/接触）
- IEC 61000 - 4 - 5（雷击）45 A（8/20 μs）
- 符合 IEC 61000 - 4 - 2（4 级）的 ESD 保护
- 符合 RoHS 标准
应用领域
- 广域网/局域网设备
- 10/100/1000 以太网
