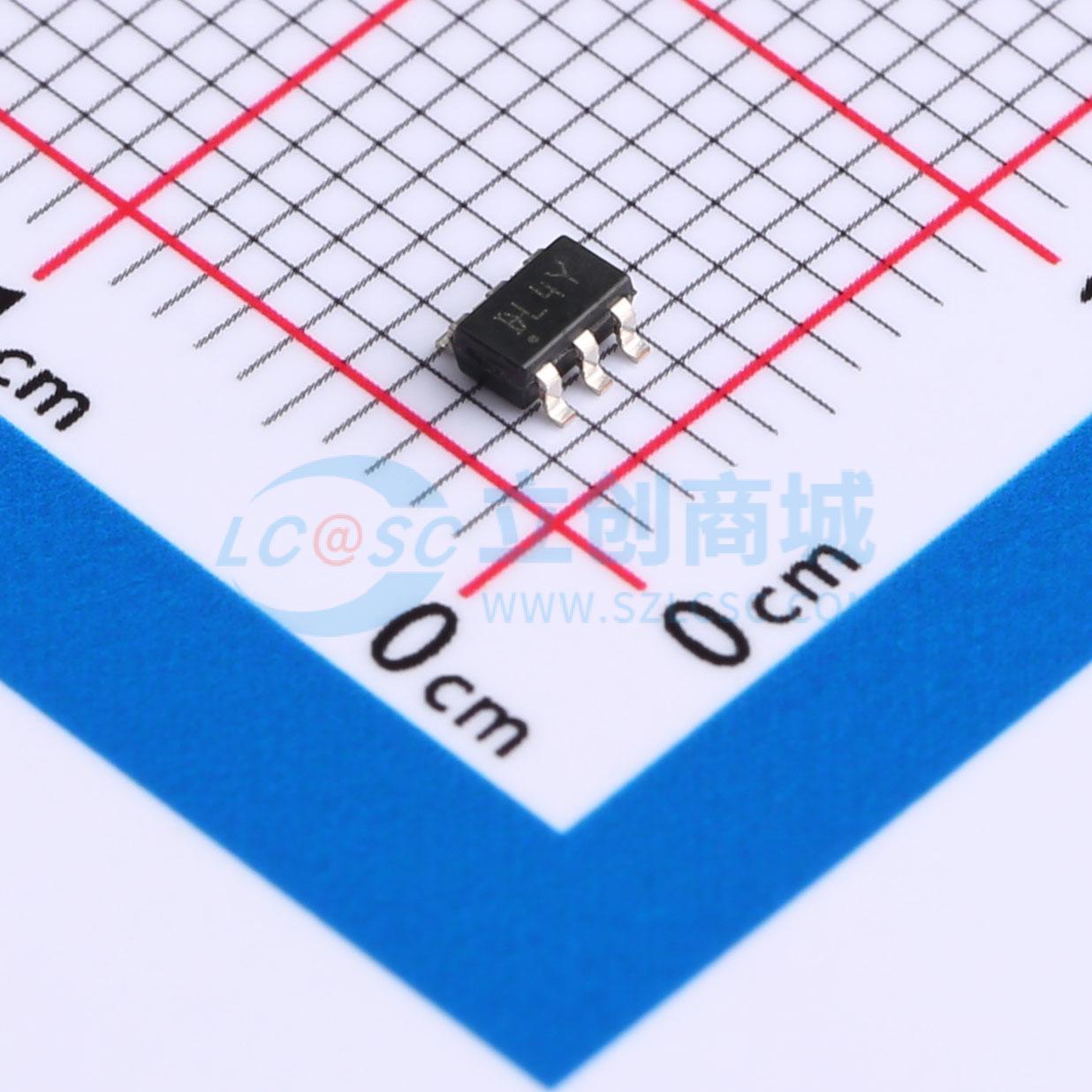

温馨提醒：图片仅供参考，商品以实物为准
DVIULC6-4SC6Y
DVIULC6-4SC6Y
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级超低电容ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- DVIULC6-4SC6Y
- 商品编号
- C1973647
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；17V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
DVIULC6 - 4SC6Y是一款单片、专用分立器件，专门用于高速接口的ESD保护，如DVI、HDMI、IDB 1394总线、USB2.0、以太网链路和视频线路。 其超低线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严苛的ESD冲击。
商品特性
- 4线ESD保护（IEC 61000 - 4 - 2）
- 适用时可保护V_BUS
- 超低电容：在F = 825 MHz时为0.6 pF
- 与压敏电阻相比响应时间更快
- 符合RoHS标准
- 通过AEC - Q101认证
应用领域
- 高达1.65 Gb/s的DVI端口
- 高达1.65 Gb/s的HDMI端口
- IDB 1394
- 高达480 Mb/s（高速）的USB 2.0端口，向后兼容USB1.1低速和全速模式
- 以太网端口：10/100/1000 Mb/s
- SIM卡保护
- 视频线路保护
