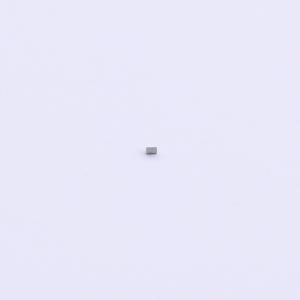

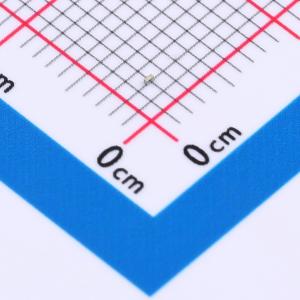

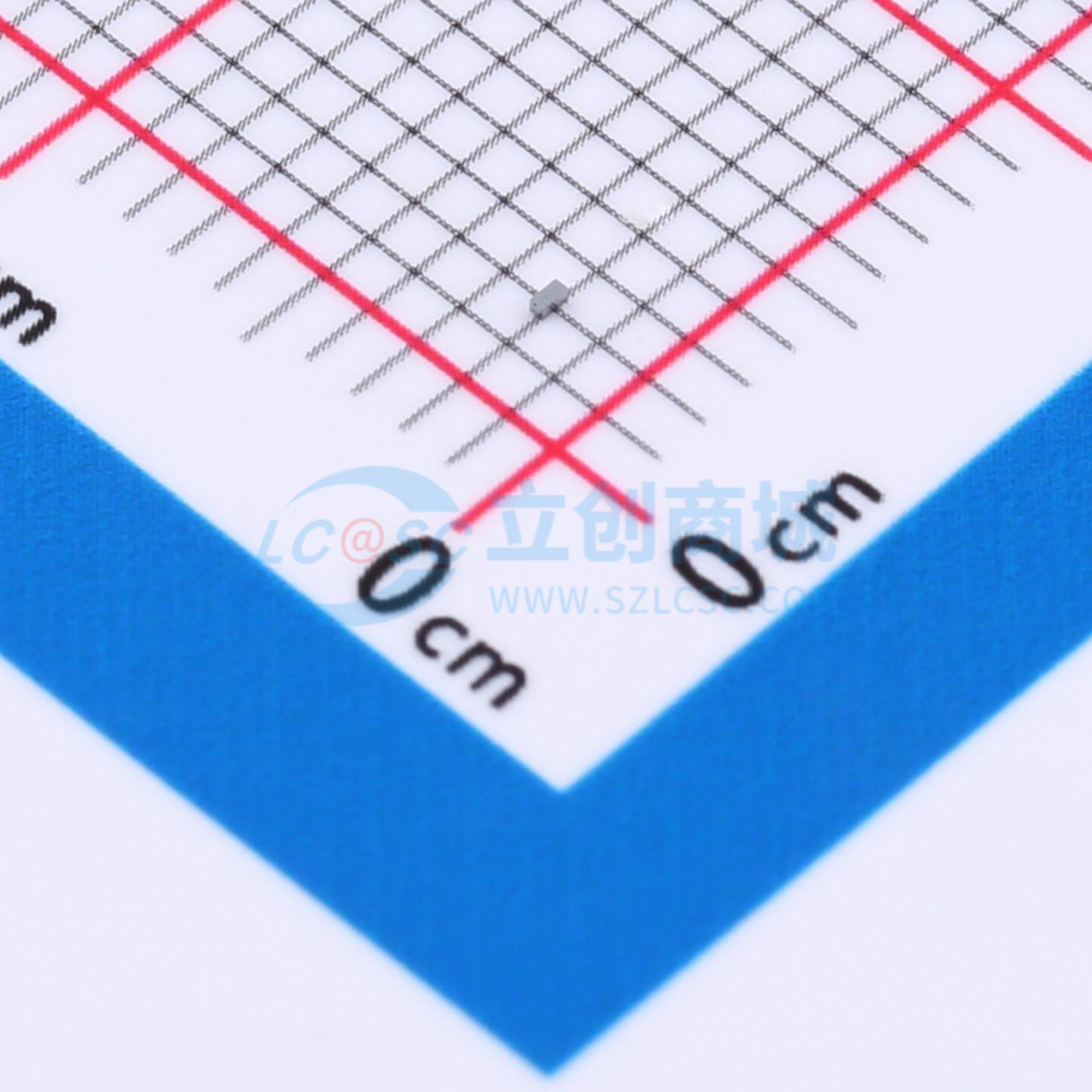

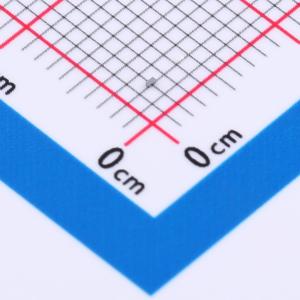

温馨提醒：图片仅供参考，商品以实物为准
ESDZV5-1BF4
ESDZV5-1BF4
- 描述
- 超低钳位单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDZV5-1BF4
- 商品编号
- C1973657
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.0046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6pF |
商品概述
ESDZV5-1BF4是一款双向单线瞬态电压抑制（TVS）二极管，旨在保护数据线或其他I/O端口免受静电放电（ESD）瞬变影响。该器件非常适合需要降低线路电容和节省电路板空间的应用。
商品特性
- 超低钳位电压：7 V（IEC 61000 - 4 - 2接触放电8 kV，30 ns/16 A传输线脉冲（TLP））
- 双向器件
- 低泄漏电流
- 0201封装
- 符合ECOPACK2标准的组件
- 超过以下标准：- IEC 61000 - 4 - 2 4级 = ± 30 kV（空气放电）和 ± 18 kV（接触放电）
应用领域
-智能手机、移动电话及配件-平板电脑和笔记本电脑-便携式多媒体设备及配件-可穿戴设备、家庭自动化、医疗保健设备-高度集成系统
