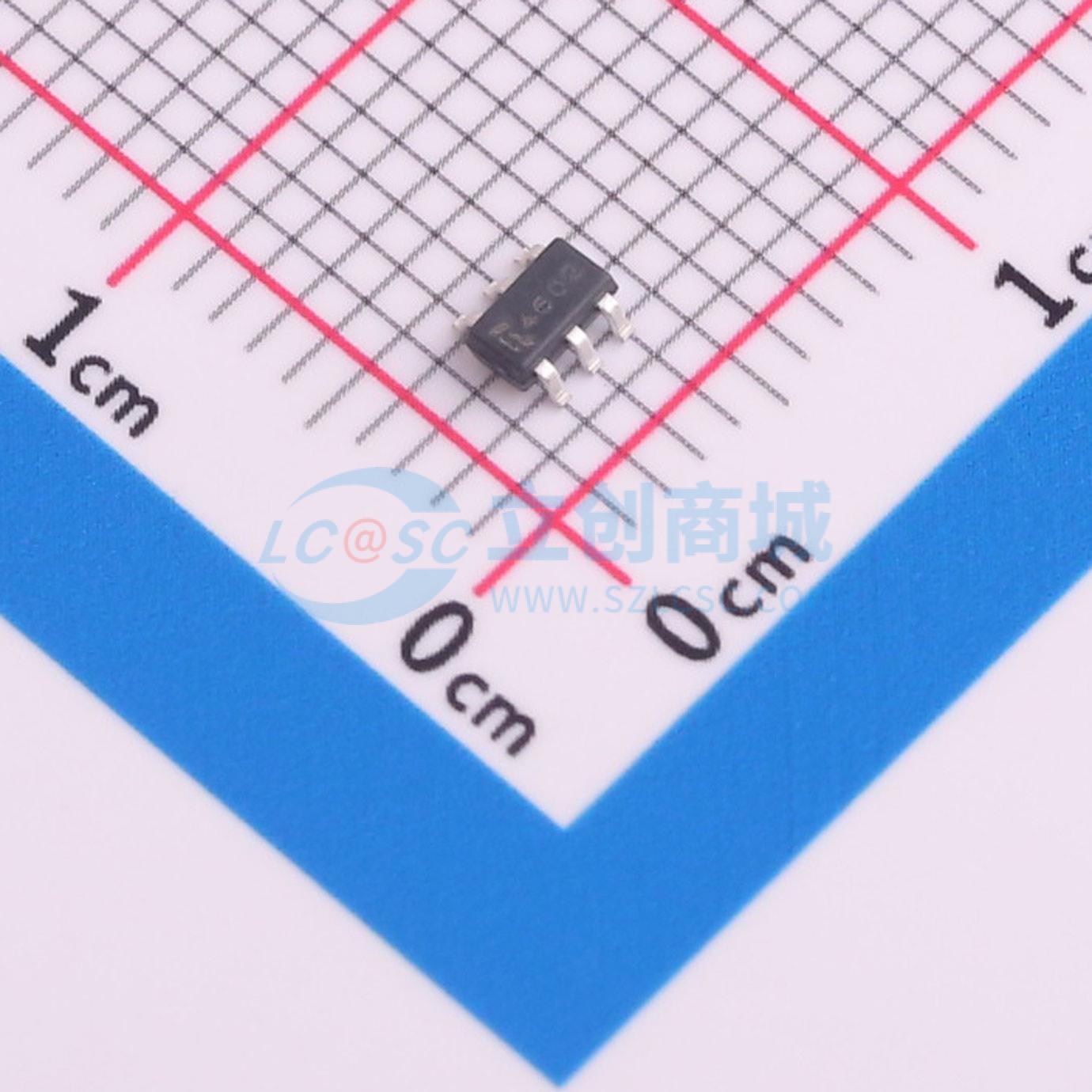

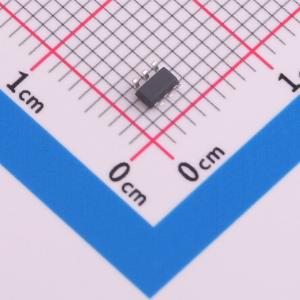

温馨提醒：图片仅供参考，商品以实物为准
FH4602K
1个N沟道+1个P沟道 耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于形成电平转换的高端开关，以及用于许多其他应用。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH4602K
- 商品编号
- C19273253
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 48mΩ@2.5V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 952pF | |
| 反向传输电容(Crss) | 117pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 95pF；131pF |
商品概述
FH3418L 是采用沟槽技术、塑料封装（SOT23-3L）的 P 沟道增强型 MOSFET。
商品特性
- N沟道:VDS = 20 V,ID = 4.0 A
- RDS(ON)(典型值)= 29 mΩ(VGS = 4.5 V时)
- RDS(ON)(典型值)= 39 mΩ(VGS = 2.5 V时)
- P沟道:VDS = -20 V,ID = -4.1 A
- RDS(ON)(典型值)= 32 mΩ(VGS = -4.5 V时)
- RDS(ON)(典型值)= 39 mΩ(VGS = -2.5 V时)
应用领域
-高频开关和同步整流-DC/DC转换器-表面贴装封装
