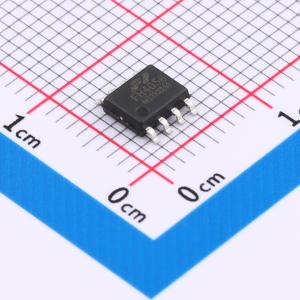

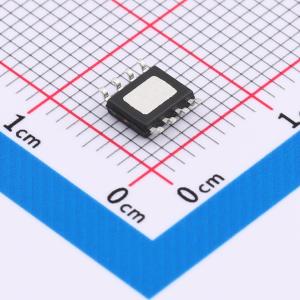

温馨提醒：图片仅供参考，商品以实物为准

FH4056C

单节锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FH4056C电源电压4.5V～6.0V 最大充电电流1000mA,单节锂电池充电管理IC
品牌名称: 鑫飞宏
商品型号: FH4056C
商品编号: C19273261
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.163375克(g)

商品参数

商品概述

FH4056C 是一款单节锂离子电池恒定电流/恒定电压线性充电芯片。采用ESOP - 8 封装，使用较少的外部元件数目，使得FH4056C 成为便携式应用的理想选择。 FH4056C 内置高压MOSFET，内部防反流电路，支持USB 电源和适配器电源工作。不需要外部检测电阻和隔离二极管。热反馈自动调节充电电流功能，在大功率操作或高环境温度条件下对芯片温度加以限制。涓流、恒定电流、恒定电压、自动关断的多阶段充电模式，有效延长电池寿命。 FH4056C是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它能够提供高达1000mA的充电电流（借助一个热设计良好的PCB布局）和±1%精度的浮充电压。FH4056C集成了一个内部功率MOSFET及热调节电路，无需隔离二极管或外部电流检测电阻。因此，基本充电器电路仅需一个外部元件。不仅如此，FH4056C还可以接USB电源工作。

商品特性

精度达到1%的4.2V预设充电终止电压
最大1000mA的可编程充电电流
无需MOSFET、检测电阻或隔离二极管
涓流、恒流、恒压操作，热调节功能实现充电速率最大化
自动再充电功能
C/10涓流充电电流和充电终止电流门限
支持USB端口给单节锂离子电池充电
软启动功能
具有充电和充满双LED指示灯
0V电池充电功能

应用领域

移动电话
PDAs
MP3播放器
USB数据卡蓝牙应用
其它手持便携设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 10 个)

个

起订量：10 个4000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	30uA
