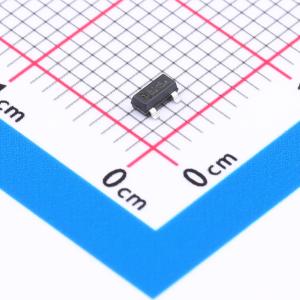

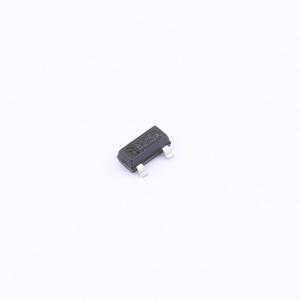

FH8215A

单串二合一锂电池保护芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 二合一锂保IC 过充电压:4.300V 过放电压：2.400V 过充恢复电压：4.100V 过放恢复电压:3.000V，放电过流检测：3.5A，短路电流检测20A，支持0V充电
品牌名称: 鑫飞宏
商品型号: FH8215A
商品编号: C19273273
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.042333克(g)

商品参数

商品概述

RY2200针对锂离子/聚合物电池保护提供了高集成解决方案。包含内部功率MOSFET，高精度电压检测电路和延迟电路。具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。准确的过充电检测电压保证了充电的安全和充分利用。低待机电流在存储时从电池中消耗很少的电流。该产品不仅适用于数字蜂窝电话，而且适用任何其他需要长期电池寿命的锂离子和锂聚合电池供电的信息设备。需要最少数量的现成的外部组件，并且采用的SOT23封装可以节省空间。

商品特性

反向充电连接保护，电池单元反向连接保护
过温保护
过充电电流保护，两步检测过充电流
过放电电流保护，负载短路
充电器检测功能
0V电池充电功能
符合RoHS标准且不含铅（Pb）
低至45mΩ的等效开启电阻内部功率MOSFET
内部延迟发生器
高精度电压检测
低电流损耗，工作状态：典型值2.5μA，掉电状态：典型值1.5μA
只需一个外接电容
采用SOT23封装
-40°C至+85°C温度范围

应用领域

单节锂离子电池组
单节锂聚合物电池组
充电宝
IOT传感器/电子玩具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	放电截止电压	2.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	1.5uA
