BH67F5245

BH67F5245是一款8位具有高性能精简指令集且内置一个多通道24- bit Delta Sigma A/D转换器的A/D Flash单片机，专门为需直接连接至模拟信号且要求低噪声，高精度A/D转换器的应用而设计。该单片机具有一系列功能和特性，其Flash存储器可多次编程的特性给客户提供了较大的方便。除了Flash程序存储器，还包括RAM数据存储器和用于存储序列数据、校准数据等非易失性数据的trueEEPROM存储器。

在模拟特性方面，该单片机包含一个多通道24- bit Delta Sigma A/D转换器和可编程增益放大器功能。其具有使用灵活的定时器模块，可提供定时功能、脉冲产生功能及PWM产生功能。内建完整的UART接口功能，为设计者提供了易与外部硬件通信的接口。此外，内置的LDO功能为内部功能与外部设备的使用提供了多种电源选项。内部看门预定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和ESD保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了内部高速和低速振荡器功能选项，且内建完整的系统振荡器，无需外接元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

包含I/O使用灵活、LCD驱动功能、4个触控按键输入、时基功能和其它特性确保了该单片机可以广泛应用于各种产品中。

• CPU特性：
  • 工作电压：
    • f_SYS = 4MHz：2.2~5.5V
    • f_SYS = 8MHz：2.2~5.5V
    • f_SYS = 12MHz：2.7V~5.5V
  • V_DD = 5V，系统时钟为12MHz时，指令周期为0.33μs
  • 提供暂停和唤醒功能，以降低功耗
  • 振荡器类型：
    • 内部高速4/8/12MHz RC振荡器 - HIRC
    • 内部低速32kHz RC振荡器 - LIRC
  • 完全集成内部振荡器，无需外接元器件
  • 多种工作模式：快速、低速、空闲和休眠
  • 所有指令都可在1~3个指令周期内完成
  • 查表指令
  • 115条功能强大的指令系统
  • 6层堆栈
  • 位操作指令
• 周边特性：
  • Flash程序存储器：4K×16
  • RAM数据存储器：256×8
  • True EEPROM存储器：32×8
  • 看门狗定时器功能
  • 多达21个双向I/O口
  • 具有2组差分输入或4个单端通道的24- bit分辨精度Delta Sigma A/D转换器
  • LCD驱动功能
  • 4个触控按键输入
  • 内部比较器功能
  • 两个引脚与外部中断口共用
  • 定时器模块用于时间测量、比较匹配输出及PWM输出功能
  • 全双工通用异步收发器接口 - UART接口
  • 双时基功能，可提供固定时间的中断信号
  • 低电压复位功能 - LVR
  • 低电压检测功能 - LVD

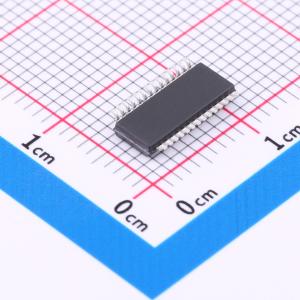

  • 封装类型：24/28- pin SSOP

• 电子测量仪器
• 环境监控
• 手持式测量工具
• 家庭应用
• 电子控制工具
• 马达驱动
