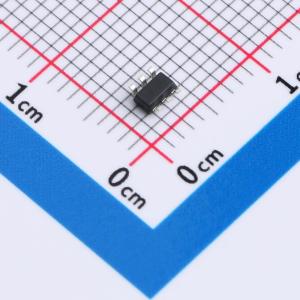

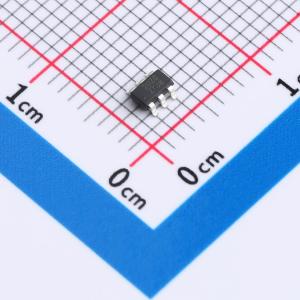

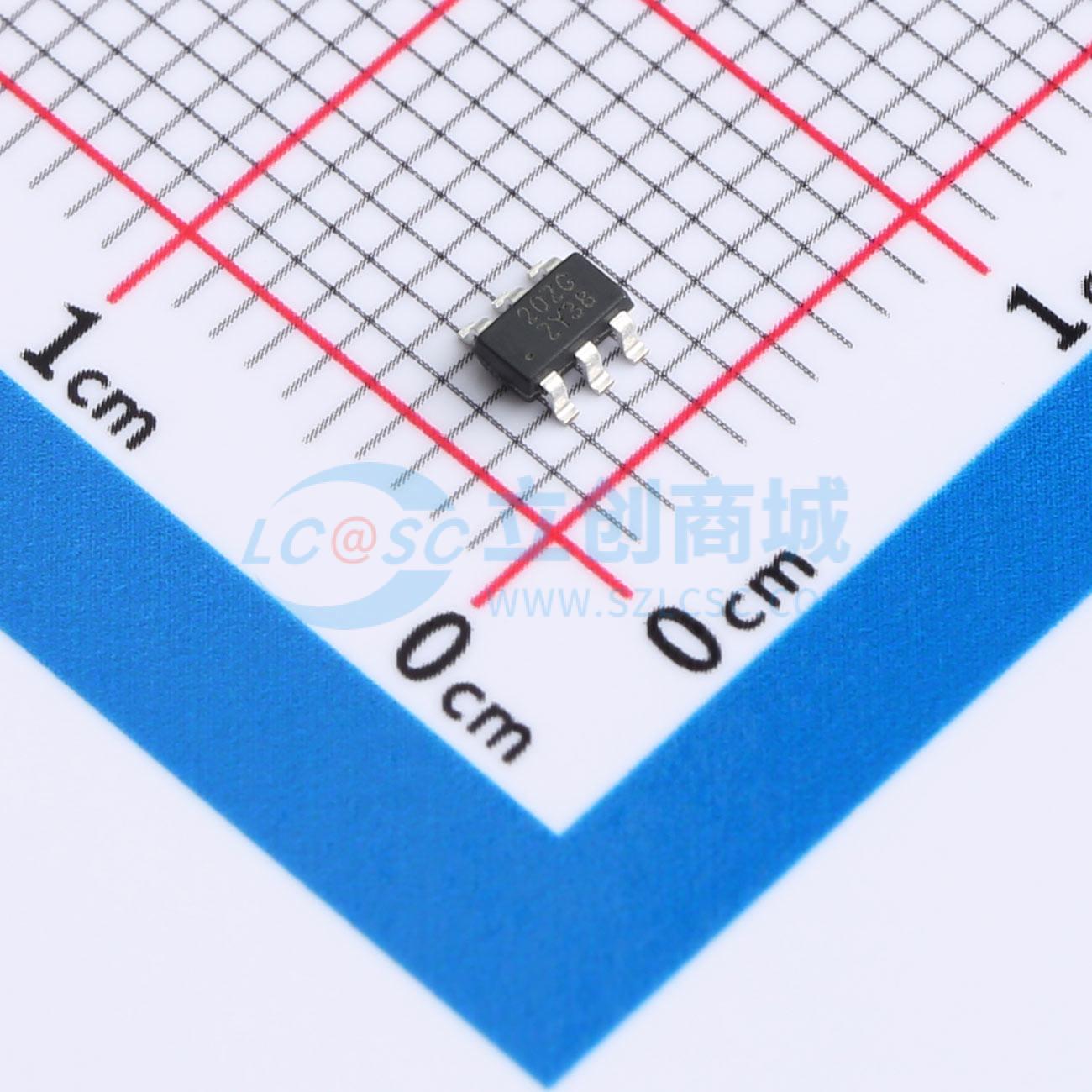

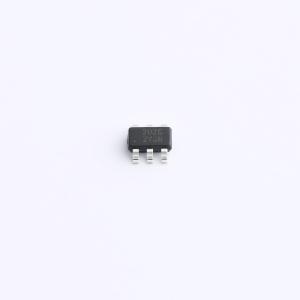

FH2120-ZG
2串高压锂电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可再充电电池保护IC 过充电压4.425V，过放电压2.500V，过充恢复电压4.225V，短路检测电压0.5V
- 品牌名称
- 鑫飞宏
- 商品型号
- FH2120-ZG
- 商品编号
- C19273275
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~15V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.425V | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
FH2120-ZG内置高精度电压检测电路和延迟电路，是用于锂离子可充电电池/锂聚合物可充电电池的保护IC。FH2120-ZG适用于2节串联用锂离子/锂聚合物电池组的过充电、过放电、充电过流和放电过流的保护。
商品特性
- 高精度电压检测电路
- 过充电检测电压VCUn（n = 1，2）4.425V，精度±25mV
- 过充电解除电压VCLn（n = 1，2）4.225V，精度±80mV
- 过放电检测电压VDLn（n = 1，2）2.500V，精度±80mV
- 过放电解除电压VDUn（n = 1，2）2.900V，精度±100mV
- 放电过流检测电压100mV，精度±30mV
- 充电过流检测电压 - 100mV，精度±30mV
- 负载短路检测电压0.500V，精度±0.1V
- 各延迟时间由内部电路设置（不需外接电容）
- 过充电检测延迟时间典型值1000ms
- 过放电检测延迟时间典型值110ms
- 放电过流检测延迟时间典型值10ms
- 充电过流检测延迟时间典型值7ms
- 负载短路检测延迟时间典型值250μs
- 休眠功能：“有”（有休眠功能的型号）
- 过放自恢复功能：“有”（有过放自恢复功能的型号）
- 低消耗电流
- 工作时消耗电流典型值7.0μA，最大值12.0μA
- 过放时消耗电流典型值6.0μA，最大值9.0μA
- 休眠时消耗电流最大值0.10μA
- 耐高压器件：绝对最大额定值33V
- 向0V电池充电功能：“允许”
- 封装形式：SOT23 - 6
- FH2120 - ZG是无卤素绿色环保产品
应用领域
- 锂离子可充电电池组
- 锂聚合物可充电电池组
