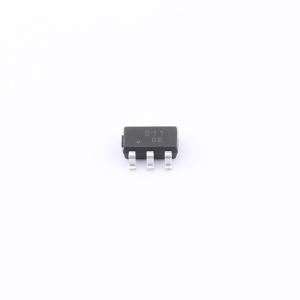

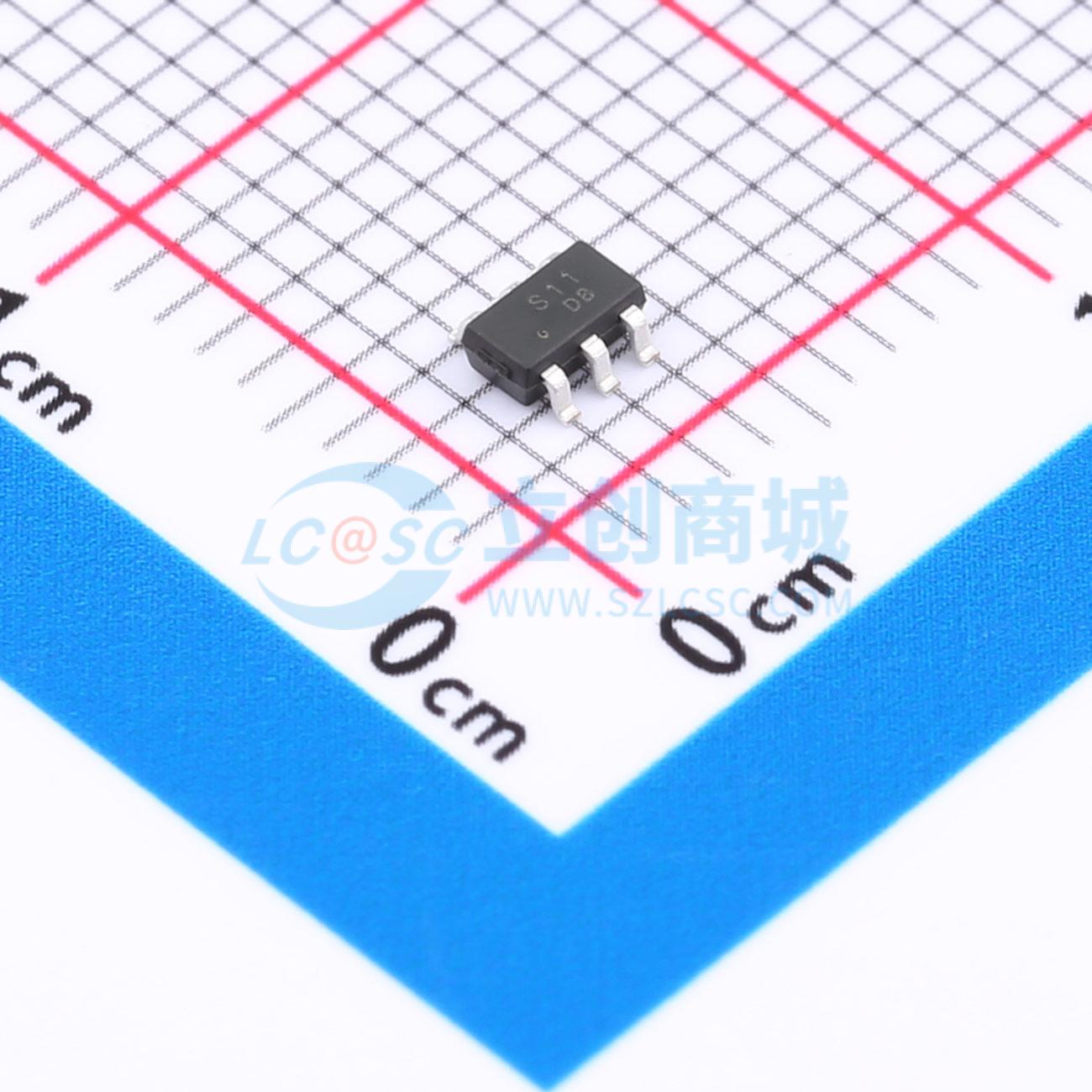

温馨提醒：图片仅供参考，商品以实物为准
CJL2311
1个N沟道+1个P沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻和低栅极电荷。互补MOSFET构成高速功率逆变器，适用于多种应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJL2311
- 商品编号
- C19267740
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.058167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V | |
| 耗散功率(Pd) | 1.1W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@2.5V | |
| 输入电容(Ciss) | 500pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 110pF |
商品特性
- 导通电阻：在VGS = 4.5 V时，RDS(on) = 0.3 Ω
- 驱动电压：1.5V
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 开关应用
