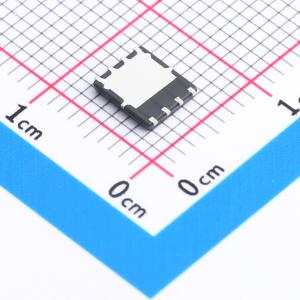

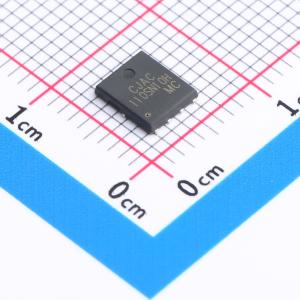

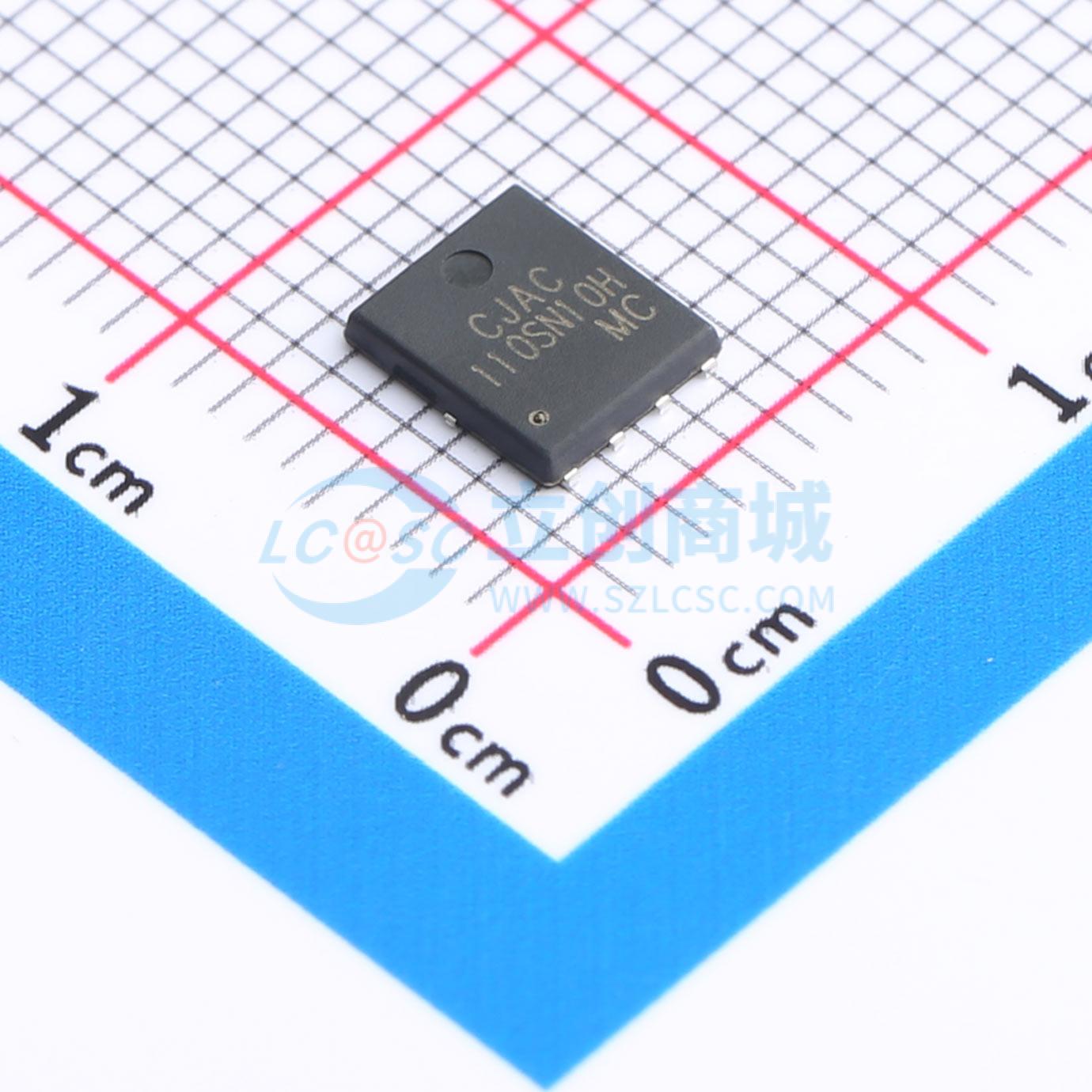

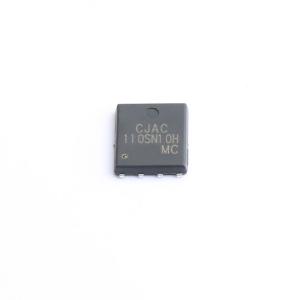

CJAC110SN10H
N沟道 耐压:100V 电流:110A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用屏蔽栅沟槽技术和设计，可提供出色的导通电阻和低栅极电荷，可用于多种应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC110SN10H
- 商品编号
- C19267745
- 商品封装
- PDFNWB5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.16264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V | |
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 142nC@15V | |
| 输入电容(Ciss) | 6.134nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.376nF |
商品特性
-高功率和电流处理能力-负载开关-高密度单元设计,实现超低RDS(ON)-符合无铅产品要求-高EAS下稳定性和一致性良好-封装散热性能出色
应用领域
-开关电源和通用应用-硬开关和高频电路-不间断电源-电源管理
