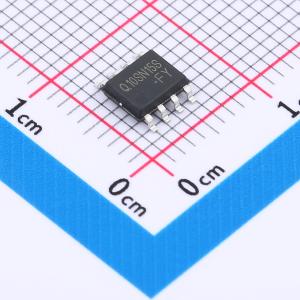

温馨提醒：图片仅供参考，商品以实物为准
CJQ10SN15S
N沟道 耐压:150V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJQ10SN15S采用屏蔽栅沟槽技术和低电阻封装，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJQ10SN15S
- 商品编号
- C19269165
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 52mΩ@10V,10A | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 1.15nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品概述
CJU15SN10采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的 RDS(on)。它可用于多种应用场景。
商品特性
- 出色的散热封装
- 超低栅极电荷
- 低反向传输电容
- 快速开关能力
- 规定了雪崩能量
应用领域
- 功率开关应用
