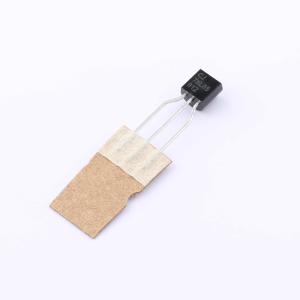

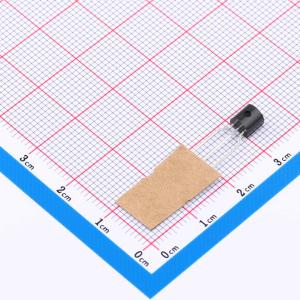

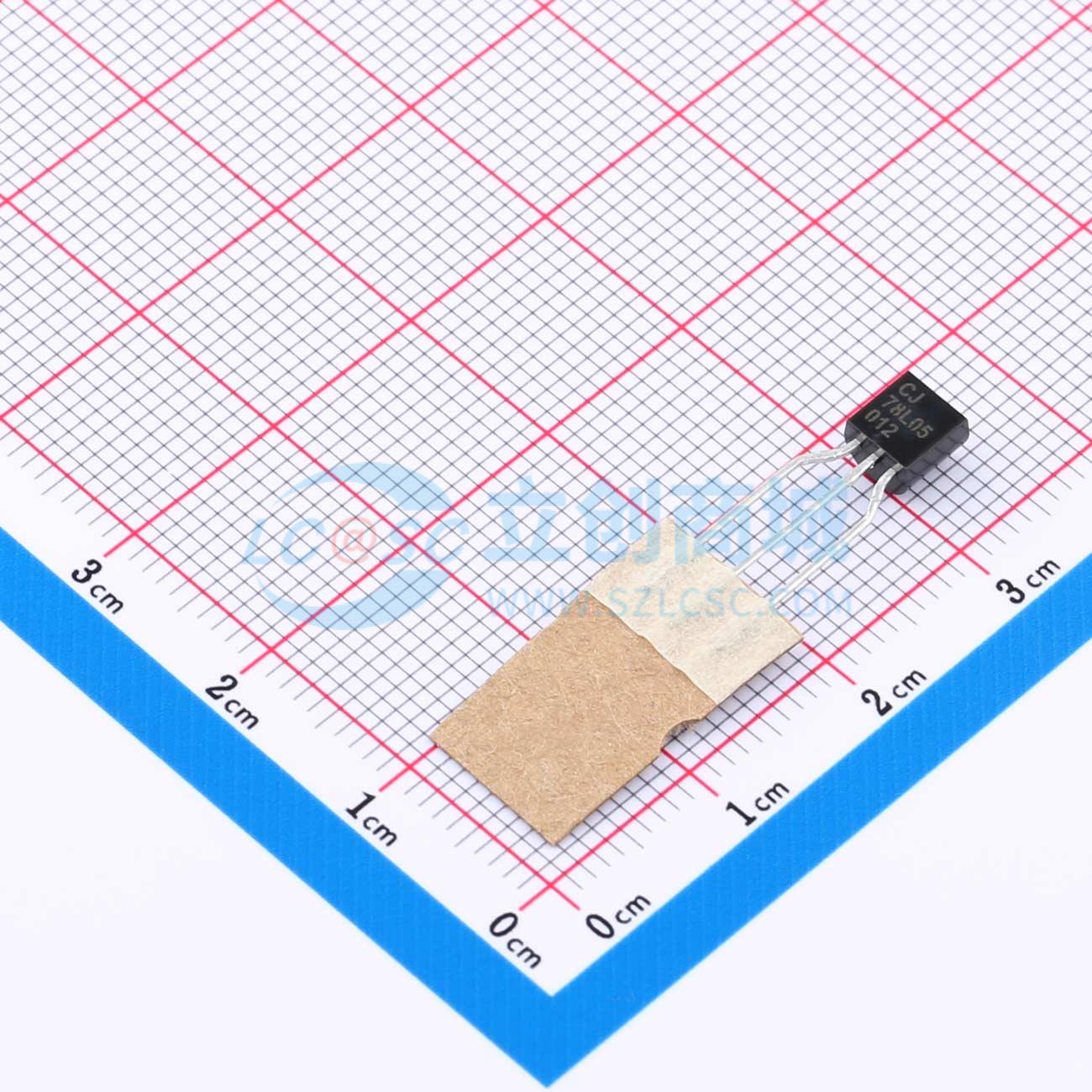

CJ78L05-TA
100mA 固定输出三端正电压稳压器
- 描述
- CJ78L系列是一组具有固定电压输出的三端正电压线性稳压器。它可支持最高30V（或35V）的输入电压，并在散热良好的情况下提供100mA的输出电流。CJ78L系列无需使用外围电阻来确定电压输出，从而提高了印刷电路板（PCB）的空间利用率
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ78L05-TA
- 商品编号
- C19267751
- 商品封装
- TO-92
- 包装方式
- 编带
- 商品毛重
- 0.31965克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 49dB@(120Hz) | |
| 压差 | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | - | |
| 特性 | 短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CJ78L系列是一组具有固定电压输出的三端正电压线性稳压器。它可支持最高30V（或35V）的输入电压，并在散热良好的情况下提供100mA的输出电流。CJ78L系列无需外围电阻来确定电压输出，提高了印刷电路板（PCB）的空间利用率。此外，CJ78L系列集成了内部限流、短路保护和热关断功能，几乎不受过载影响。因此，CJ78L系列广泛应用于各种场景，如卡监控，以消除与单点监控相关的噪声和分配问题。当用作齐纳二极管 - 电阻组合的替代品时，CJ78L系列可有效增加输出阻抗并降低偏置电流。
商品特性
- 可选输出电压：5.0V、6.0V、8.0V、9.0V、12V和15V
- 最大输入电压：输出电压<10V的产品为30V；输出电压>10V的产品为35V
- 最大输出电流：在结温TJ = 25°C时超过100mA
- 结温TJ = 25°C时的输出公差：常规器件为±3%；可定制为±2%
- 在工作结温范围内输出公差为±5%
- 内置限流功能
- 短路保护
- 热关断保护
- 无需外部元件
应用领域
- 电视板
- 空调
- 车载雷达充电装置
