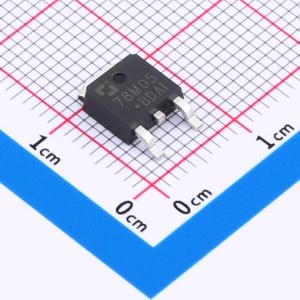

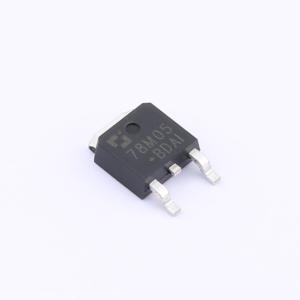

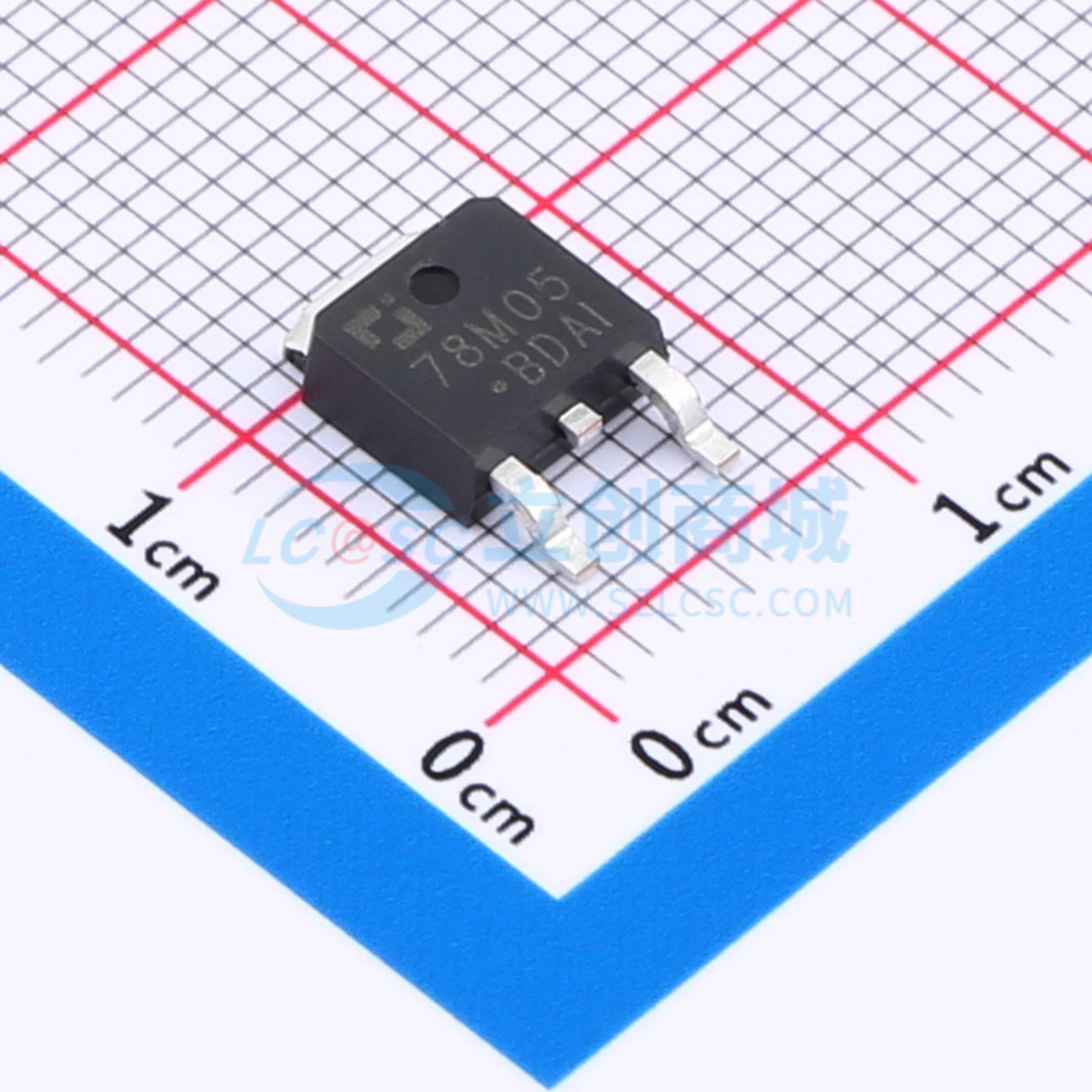

CJ78M05 3%
500mA 三端正电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ78M系列是一组具有多种固定输出电压的三端正电压线性稳压器。在散热良好的情况下，它可提供500mA的输出电流，并且具备内部短路保护和热关断保护功能，使其不受过载影响。除了用作固定电压稳压器外，这些器件还可与外部元件配合使用，以获得可调的输出电压和电流，也可用作精密稳压器中的功率传输元件
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ78M05 3%
- 商品编号
- C19269071
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.45816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 25V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | 2V@(350mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 40uV | |
| 特性 | 热关断；短路保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CJ78M系列是一组具有多种固定输出电压的三端正电压线性稳压器。在散热良好的情况下，它可提供500mA的输出电流，并具备内部短路保护和热关断保护功能，使其不受过载影响。除用作固定电压稳压器外，这些器件还可与外部元件配合使用，以获得可调的输出电压和电流，也可用作精密稳压器中的功率传输元件。
商品特性
- 输出电流：在TJ = 25°C时可达500mA
- 可用输出固定电压：5.0V、6.0V、8.0V、9.0V和12V
- 输出电压容差：在TJ = 25°C时为±3%，在整个工作结温范围内为±5%
- 线性调整率：在TJ = 25°C时为3.0 - 10mV（典型值）
- 负载调整率：在TJ = 25°C时为15 - 25mV（典型值）
- 压差：在350mA时为2.0V
- 电源抑制比：在120Hz时为80dB（典型值）
- 工作结温：-40 - 125°C
- 内置电流限制
- 短路保护
- 热关断保护
- 固定输出电压稳压器
应用领域
- 家电和白色家电
- 楼宇自动化
- 计算机与服务器、电子销售点
- 电机驱动
- 板载稳压
- 便携式设备
- 电信、电视和机顶盒
