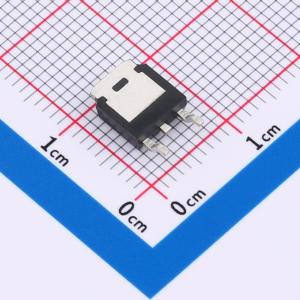

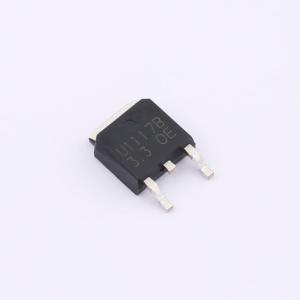

温馨提醒：图片仅供参考，商品以实物为准

SCJU1117B-3.3

1A 低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CJU1117B-XXX 是一系列低压差三端稳压器，在输出电流为 1A 时，压差为 1.3V。CJU1117B-XXX 系列具备限流和热关断功能。其电路包含一个微调带隙基准，以确保输出电压精度在 1.5%以内
品牌名称: CJ(江苏长电/长晶)
商品型号: SCJU1117B-3.3
商品编号: C19269069
商品封装: TO-252-2L
包装方式: 编带
商品毛重: 0.4538克(g)

商品参数

商品概述

CJU1117B-XXX 是一系列低压差三端稳压器，在 1A 输出电流时压差为 1.3V。 CJU1117B-XXX 系列具备限流和热关断功能。其电路包含一个微调的带隙基准，以确保输出电压精度在 1.5% 以内。限流经过微调，以保证指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 CJU1117B-XXX 有可调版本，仅需 2 个外部电阻即可提供 1.25V 至 12V 的输出电压。

商品特性

低压差电压：1A 输出电流时为 1.3V
微调限流
片上热关断
三端可调或固定 1.8V、2.5V、3.3V、5V 工作模式
结温范围：-40 至 125°C

应用领域

电脑主板
液晶显示器
显卡
DVD 视频播放器
网卡/交换机
电信调制解调器
ADSL 调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
