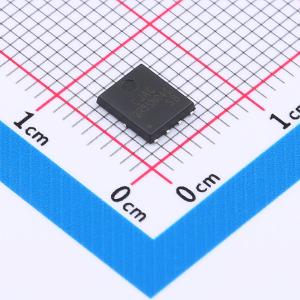

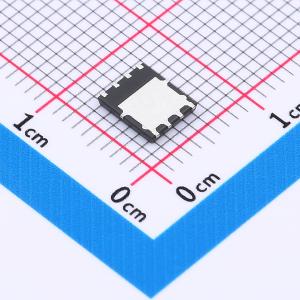

温馨提醒：图片仅供参考，商品以实物为准
CJAC2R5SN04C
1个N沟道 耐压:40V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N-Channel增强模式功率场效应晶体管采用SGT技术。这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能在雪崩和换向模式下承受高能脉冲。这些器件非常适合高效快速开关应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC2R5SN04C
- 商品编号
- C19268977
- 商品封装
- PDFNWB5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.1734克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 96W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 输入电容(Ciss) | 1.743nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 589pF |
商品概述
该设计的特性包括150°C的结工作温度、快速开关速度和更高的重复雪崩额定值。
商品特性
- 电池开关
- 负载开关
- 高密度单元设计,实现超低RDS(ON)
- 具备完整特性表征的雪崩电压和电流
- 高EAS下具有良好的稳定性和一致性
- 出色的封装,利于散热
应用领域
- 开关电源和通用应用
- 硬开关和高频电路
- 不间断电源
