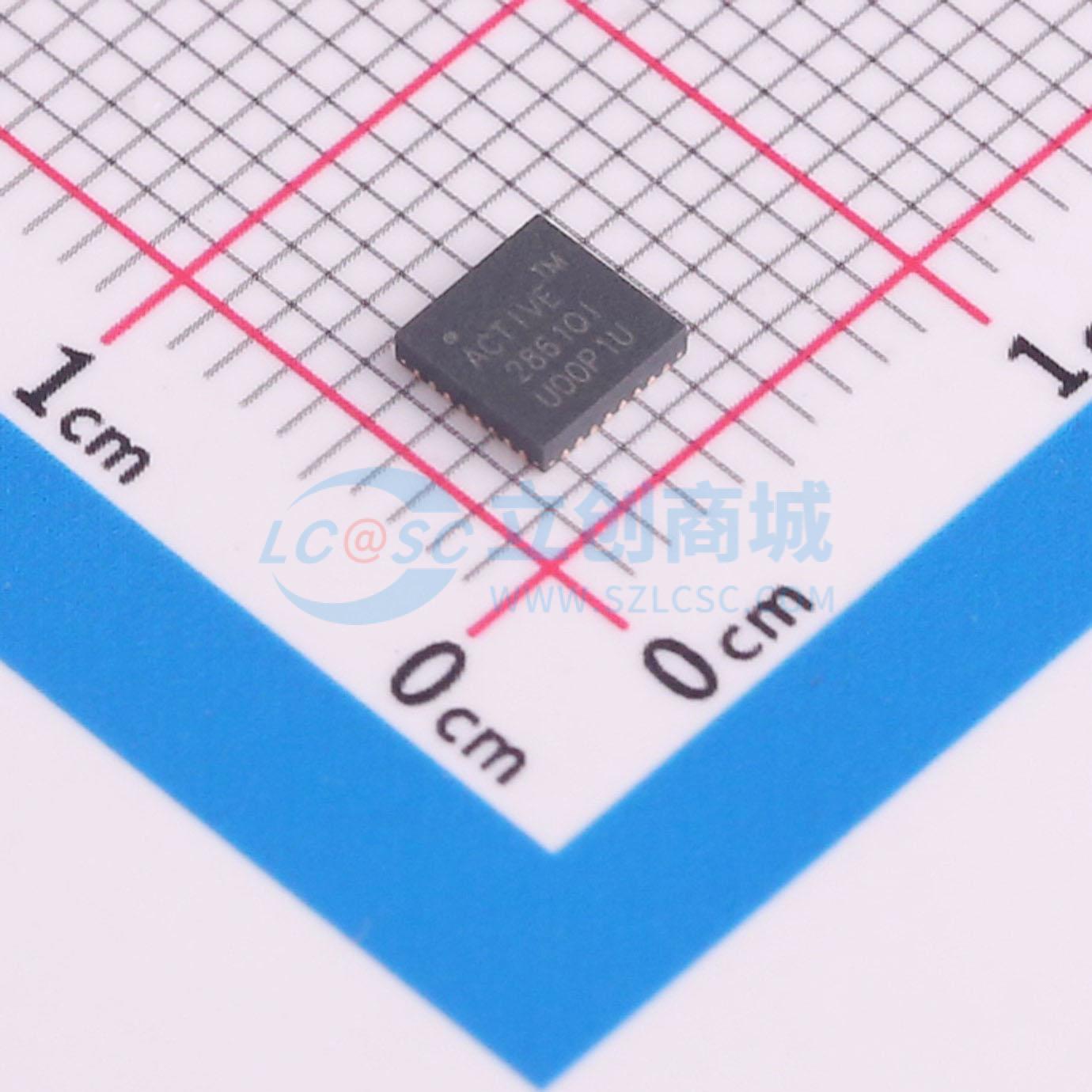

温馨提醒：图片仅供参考，商品以实物为准

ACT2861QI501-T

充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电源芯片 PD充电IC 双向升降压充放电
品牌名称: Qorvo
商品型号: ACT2861QI501-T
商品编号: C19189753
商品封装: FCQFN-32(4x4)
包装方式: 编带
商品毛重: 0.152821克(g)

商品参数

商品概述

ACT2861是一款集成4个MOSFET的升降压充电器。它为2至5节电池充电应用提供了一种高效、低元件数量的紧凑解决方案。其输入电压范围为3.9V至29V。 4个内部低电阻NMOS开关可将应用电路尺寸降至最小，并减少功率损耗以实现效率最大化。内部高端栅极驱动器仅需两个小型外部电容，简化了设计过程。先进的开关控制算法使升降压转换器能够在输入电压高于、低于或等于输出电压时保持输出电压稳定。这些工作模式之间的转换无缝且无瞬态和次谐波开关现象。 ACT2861经过优化，可降低运输、关机和待机模式下的输入电流，适用于对静态电流消耗敏感的应用，如电池供电设备。输入和输出电压及电流均可通过电阻和I2C串行接口进行配置。也可使用I2C对系统进行监控和配置。内置ADC可读取输入/输出电压、电流和管芯温度。搭配MCU，它可以轻松地从各种输入电源为多节电池组充电。该IC为系统运行提供了标准的电池充电器和电源安全功能。 ACT2861采用32引脚、4x4 mm QFN封装。

商品特性

宽VIN范围：3.9V至29V（无死区）
支持2至5节锂离子电池
支持OTG功能（5V~22.5V输入），输出电压范围宽
OTG输出支持QC3.0 / USB PD + PPS输出电平及转换时间
可编程频率：125KHz、250KHz、500kHz和1MHz
2V~5.1V/100mA可编程输出LDO
精度为0.5%的电压基准
±4%输出恒流调节
运输模式下电池泄漏电流<5μA
可通过I2C编程设置充电电压
可通过引脚和I2C编程设置充电电流
可编程软启动
可编程安全定时器
电池路径阻抗补偿
符合JEITA标准
逐周期电流限制
内置ADC，用于温度、输入和输出电压及电流监控
热调节和保护
从VIN到SW1的FET导通电阻为25mΩ
从SW2到VOUT的FET导通电阻为25mΩ
从SW1到PGND的FET导通电阻为35mΩ
从SW2到PGND的FET导通电阻为35mΩ
低输出纹波
散热增强型32引脚、4mx4mm QFN封装

应用领域

多节电池充电器
便携式电池供电设备
车载充电器
移动电源
24V工业应用
汽车电源系统
多电源供电
直流UPS
太阳能供电设备
固态照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~29V
	最大充电电流	5A
	充电饱和电压	21V
	电池类型	-

	属性	参数值
	电池节数	5
	工作温度	-40℃~+150℃
	电池温度检测	支持
	静态电流(Iq)	1mA
	接口类型	I2C
