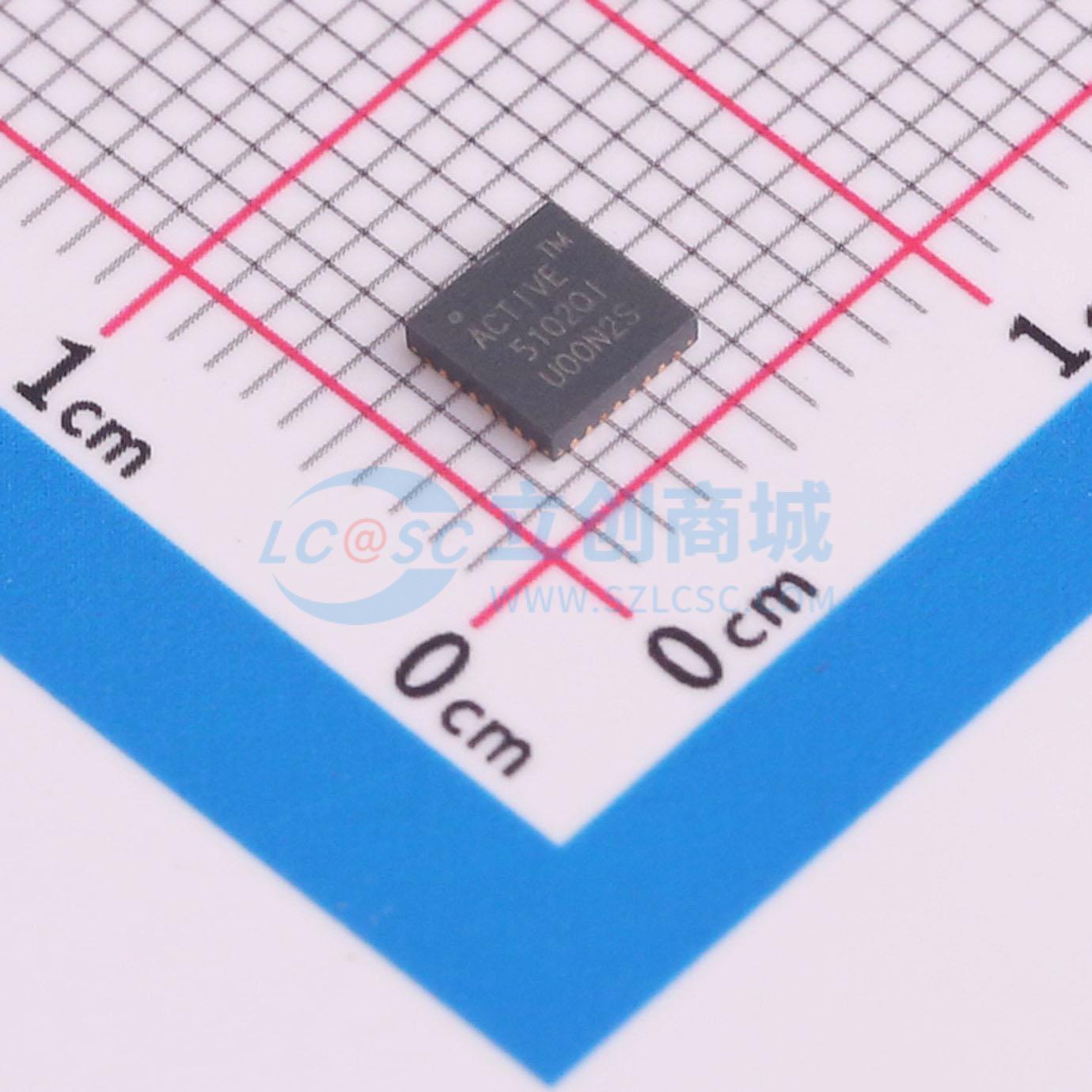

温馨提醒：图片仅供参考，商品以实物为准

ACT5102QI102-T

23V升降压转换器，集成MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACT510x 是一款集成4个MOSFET的升降压转换器,支持3.9V到23V的宽输入电压范围,输出电压可在3.0V到23V之间调节。支持QC3.0/USB PD+PPS输出水平和过渡时间。具有可编程频率（125kHz至1MHz）、内置100mA LDO、精确的0.5%电压基准、±4%的输出恒流调节精度、I2C可编程输出电压和电流、精密的温度、输入和输出电压及电流监测功能。优化了低功耗模式下的输入电流,适用于电池供电设备。
品牌名称: Qorvo
商品型号: ACT5102QI102-T
商品编号: C19189756
商品封装: FCQFN-32(4x4)
包装方式: 编带
商品毛重: 0.152821克(g)

商品参数

商品概述

ACT510x是一款集成4个MOSFET的升降压转换器。它为3.9V至23V的宽输入电压范围提供了一种高效、低元件数量的紧凑解决方案。 4个内部低电阻NMOS开关可将应用电路尺寸降至最小，并减少功率损耗以实现效率最大化。内部高端栅极驱动器仅需额外添加两个小型外部电容器，进一步简化了设计过程。先进的开关控制算法使升降压转换器能够在输入电压高于、低于或等于输出电压时保持输出电压稳定。这些工作模式之间的转换无缝且无瞬态和次谐波开关现象。 ACT510x经过优化，可降低运输、关机和待机状态下的输入电流，适用于对静态电流消耗敏感的应用，如电池供电设备。 ACT510x的输出电压可在3V至23V之间设置，可通过I²C（ACT5101）或外部电阻分压器（ACT5102）进行配置。输出恒流限制和线缆补偿使其适用于各种协议，如USB PD、QC 3.0/4.0等。系统也可通过I²C进行监控和配置。内置ADC可读取输入/输出电压、电流和管芯温度信息。 ACT510x集成了一个具有过流保护（OCP）/欠压锁定（UVLO）保护功能的100mA LDO，可为系统内的MCU和其他外围组件供电。 ACT510x的工作频率可在125kHz至1MHz之间配置，使系统设计在元件尺寸和效率优化方面具有灵活性。 ACT510x经过优化，可降低对静态电流消耗敏感的应用（如电池供电设备）的输入电流。 AC510x采用32引脚、4x4mm FCOL QFN封装。

商品特性

集成4个开关的升降压转换器
宽输入电压范围：3.9V至23V（无死区）
宽输出电压范围：3.0V至23V
支持QC3.0 / USB PD + PPS输出电平及转换时间
可编程频率：125kHz、250kHz、500kHz和1MHz
2V至5.1V/100mA可编程输出LDO
精度为0.5%的电压基准
±4%输出恒流调节
可通过IC引脚和I²C对输出电压和电流进行编程
可编程软启动
可编程安全定时器
逐周期电流限制
内置ADC，用于温度、输入和输出电压及电流监测
热调节和保护
从VIN到SW1的25mΩ FET
从SW2到VOUT的25mΩ FET
从SW1到PGND的35mΩ FET
从SW2到PGND的35mΩ FET
散热增强型32引脚4mmx4mm QFN封装

应用领域

车载充电器
移动电源
24V工业应用
多电源供电
直流不间断电源（DC UPS）
太阳能供电设备
固态照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3.9V~23V
	输出电压	3V~23V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
