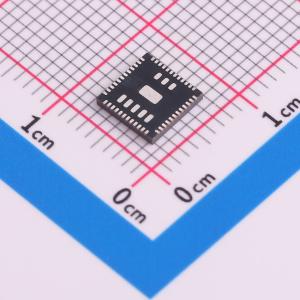

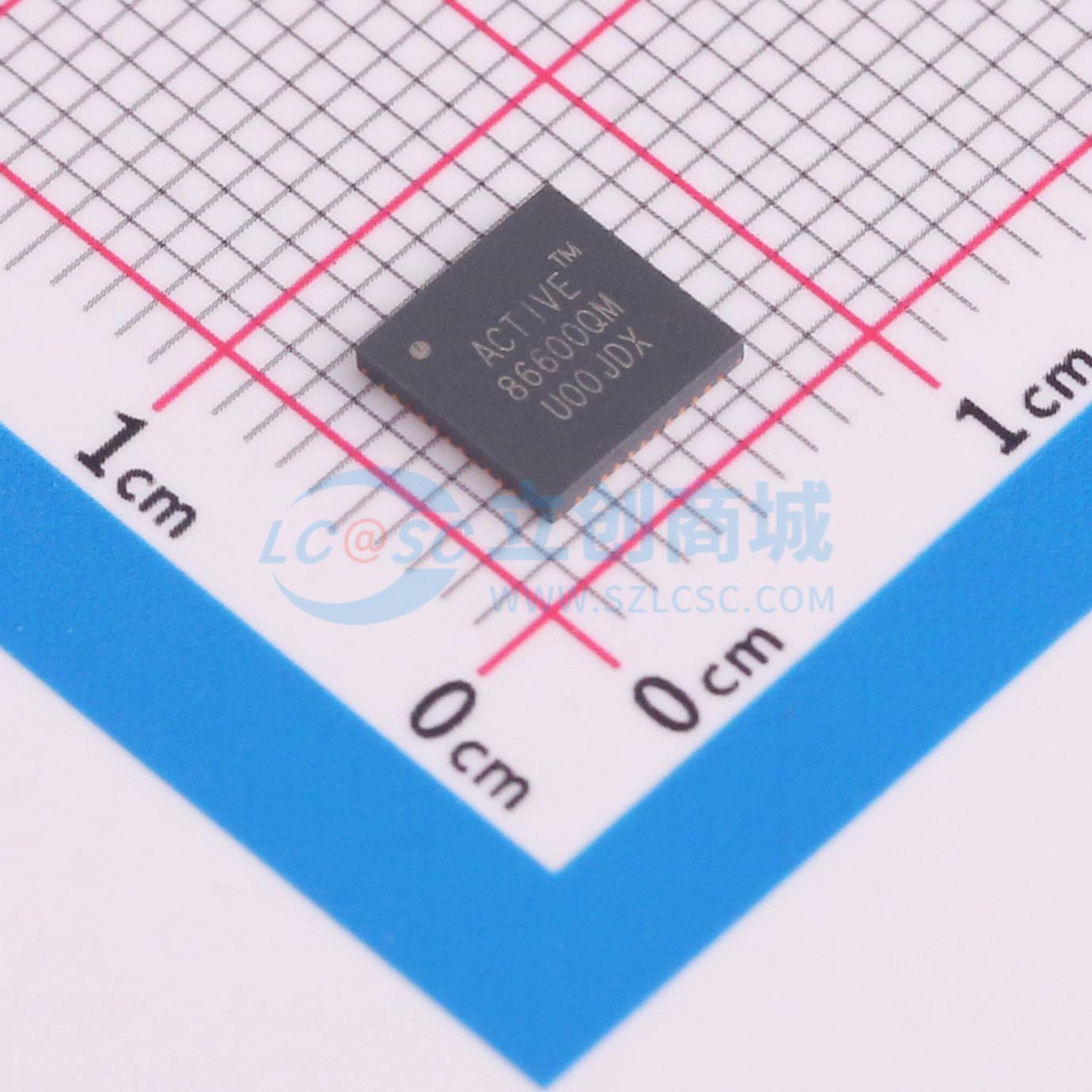

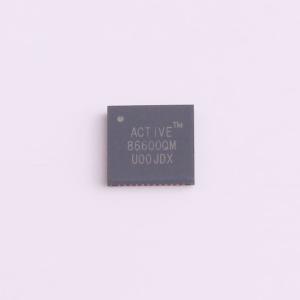

ACT86600QM101-T
PMIC电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电源芯片 PMIC
- 品牌名称
- Qorvo
- 商品型号
- ACT86600QM101-T
- 商品编号
- C19189759
- 商品封装
- QFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.410322克(g)
商品参数
参数完善中
商品概述
ACT86600 PMIC 是一个集成的ActivePMU电源管理单元。它具有高度灵活性，可以通过I2C重新配置以适应多种应用，而无需更改PCB。低外部元件数量和高可配置性显著加快了上市时间。可配置选项包括输出电压、启动时间、斜率、系统级时序、开关频率、睡眠模式、工作模式等。
该设备的核心包括4个大功率DC/DC降压转换器、1个低功率降压转换器和1个升降压转换器。每个稳压器都可以通过I2C接口配置为广泛的输出电压。
ACT86600是一款高压PMIC，针对从12V输入电源的单级电压转换进行了优化。其工作输入电压范围为2.7V至14.4V，并且可以承受16V的输入电压浪涌。四个大电流稳压器可以配置为单相输出，也可以并联以实现高达12A的双相输出。
ACT86600 PMIC 采用6x6 mm 48引脚QFN封装。
商品特性
- 宽工作电压范围
- 输入电压（Vin）= 2.7V 至 14.4V
- 可承受高达16V的输入电压
- 输出电压（Vout）= 0.6V 至 5.26V
- 完整集成电源解决方案
- 两个6A DC-DC降压转换器
- 两个4A DC-DC降压转换器
- 一个0.5A DC-DC降压转换器
- 一个0.6A DC-DC升降压转换器
- 集成功率FET
- 高效率
- 单级12V转换效率高达96%
- 低静态电流，<300uA
- 优秀的动态响应
- 可编程开关频率
- 小电感尺寸
- 快速瞬态响应
- 专有的COT控制算法
- 大电流，多相功能
- 单相或多相输出
- 8A和12A多相输出
- 两相操作中的交错相位
- 高度可配置
- 400KHz – 1.9MHz频率范围
- 几乎恒定的频率操作
- 接受广泛的电感值和尺寸
- 系统级设计简单
- 可配置的时序
- 独立的开启与关闭时序控制
- 与时序外部电源配合使用
- 七个可编程GPIO
- 带密码保护的I2C接口
- 复位/电源良好输出
- 灵活的系统级设计
- 多功能GPIO
- 多种睡眠模式
- 软复位/硬复位功能
- 看门狗监控
- 中断功能可用
- I2C安全位以增强对意外I2C事务的免疫能力
- 故障保护
- 每个降压输入的输入欠压和过压监测
- 输入和输出欠压和过压检测
- 中断控制器和故障监控选项
- 无电阻过流保护（OCP）
- 系统电压监控
- 小型化
- 6X6mm FCOL QFN封装
应用领域
- 固态驱动器
- 微控制器应用
- FPGA 个人导航设备
