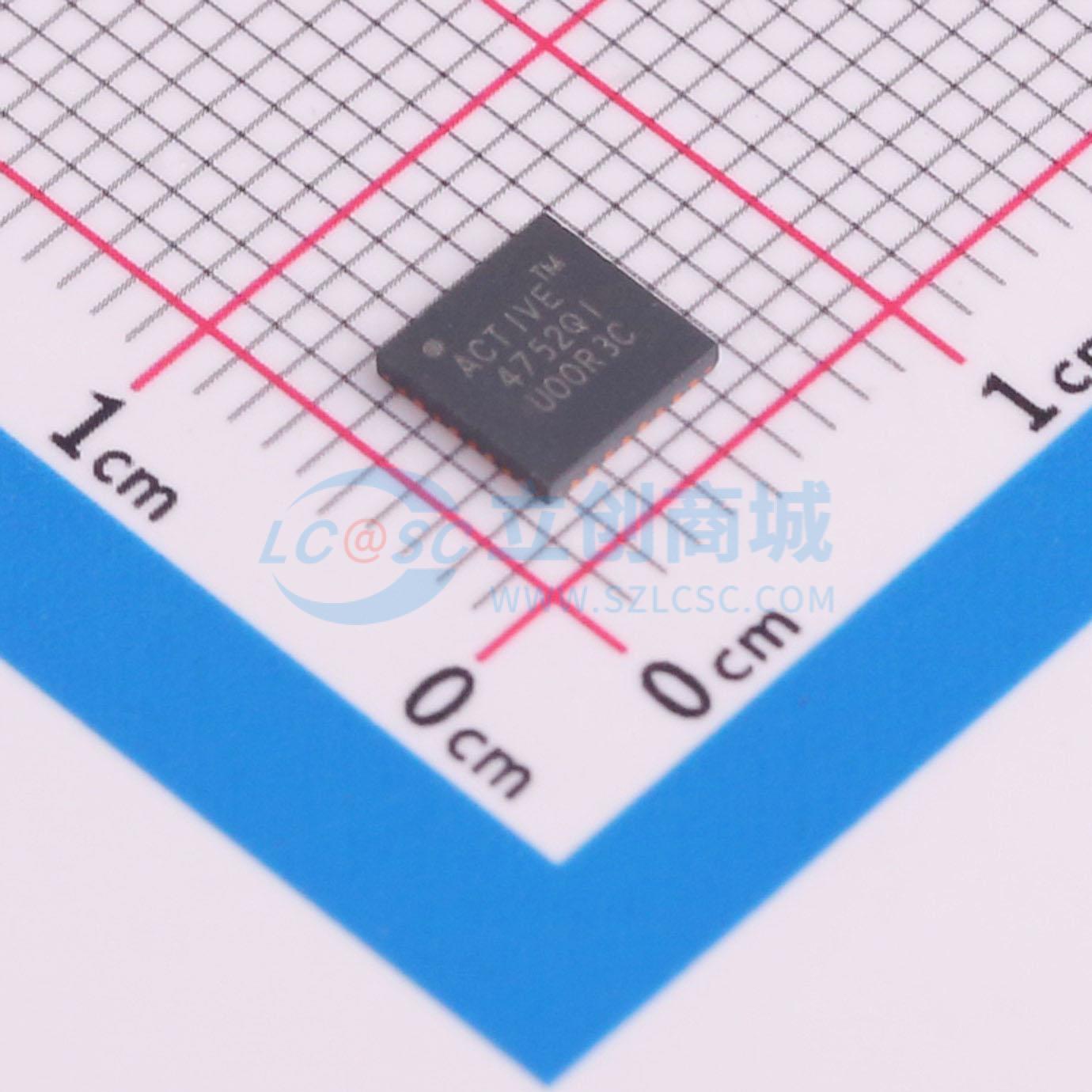

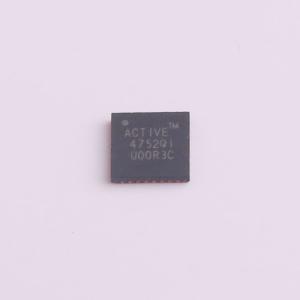

ACT4752QI101-T
40V输入电压，4A可编程输出电压和电流的USB快速充电电源IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACT4752是一款可编程的DC-DC降压转换器,支持4.5V到40V的输入电压范围,具有4A的可编程输出电流。它集成了高侧和低侧MOSFET,支持I²C接口,具有多种保护功能,适用于USB Power Delivery 3.0 PPS充电应用。
- 品牌名称
- Qorvo
- 商品型号
- ACT4752QI101-T
- 商品编号
- C19189754
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.161152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 450kHz~2.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
ACT4752是一款带偏置电源轨的可编程DC - DC降压转换器。这款同步降压稳压器支持4.5 V至40 V的宽输入电压范围，并集成了高端和低端MOSFET。这些导通电阻（RDSON）为50mΩ的晶体管可降低功率损耗，实现高效率。 ACT4752主降压转换器可通过I²C或模拟反馈以12.5 mV的步长动态编程，输出电压范围为3 V至24 V。此外，在恒流（CC）工作模式下，它还可通过I²C以256个步长将输出电流在0 A至4 A之间动态编程。主降压转换器采用专有的电流模式控制，支持外部时钟同步，开关频率范围为450 kHz至2.25 MHz。 ACT4752是USB Power Delivery 3.0可编程电源（PD 3.0 PPS）充电应用的理想解决方案。ACT4752集成了一个5 V / 350 mA的迷你降压转换器和一个20 mA的辅助LDO，简化了应用系统设计。这些电源轨可为USB PD控制器和有源USB - C电缆中的1.5W VCONN线路供电。 ACT4752采用32引脚、5mm x 5mm的QFN封装，具有优化的电源布局和外露焊盘，可改善散热性能。
商品特性
- 认证的USB快速充电器、参考设计
- 高通认证、快速充电器设计
- 4.5 V至40 V的工作输入电压
- 通过I²C以12.5 mV步长将输出电压编程为3 V至24 V
- 以256步分辨率将输出电流限制编程为4 A
- 450 kHz至2.25 MHz固定频率电流模式控制，支持外部时钟同步，100%占空比工作，搭配低成本MLCC可稳定工作
- 不在AM无线电频段内/支持扩频操作
- 集成50 mΩ高端/低端FET
- 5 V / 350 mA偏置降压转换器
- 20 mA辅助LDO，输出电压可编程
- I²C接口，快速模式增强版（Fm +，1 MHz），地址可配置
- 保护功能：欠压锁定（UVLO）、过压保护（OVP）、欠压保护（UVP，打嗝/锁断模式）、过流保护（OCP）、过热关断（TSD）
- 散热增强型5 mm x 5 mm QFN封装
应用领域
- USB快速充电器（PD 3.0 PPS）
- 快速充电4、快速充电4 +、快速充电3.0
- 工业电源
- 基础设施电源
- 高功率LED照明
