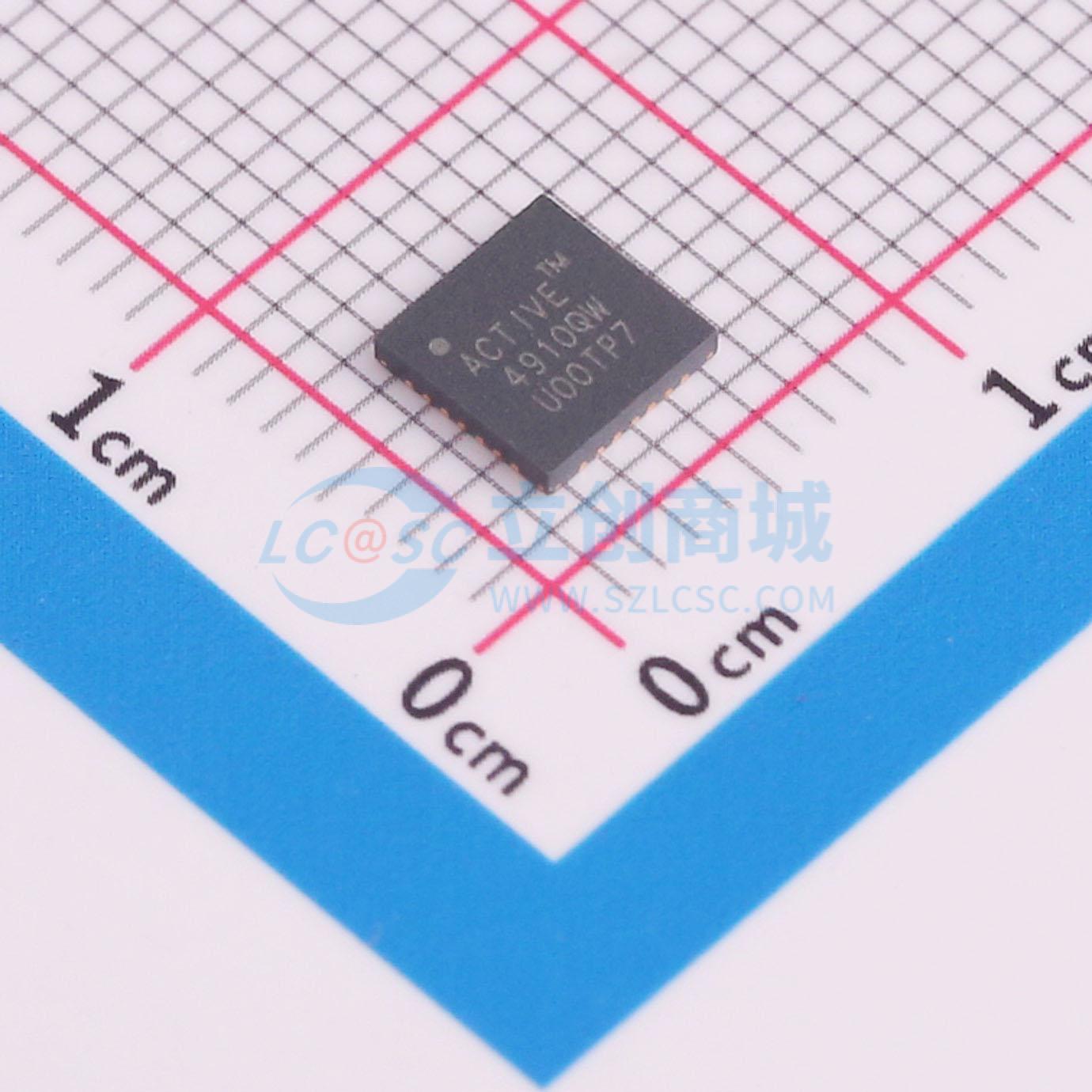

ACT4910QW121-T

ACT4910器件是一款高度集成的掉电保护IC。在输入电源故障时，它能提供备用存储电源。内置的升压转换器可提供高电压储能，以尽量减小存储电容的尺寸要求。内置的降压转换器将存储电压调节为固定输出电压。它包含内部背对背eFuse FET，以提供输入到输出的双向隔离。该IC还具备热插拔和浪涌电流控制功能。

ACT4910非常灵活，可通过I²C和外部组件轻松配置。其特点是存储电容电压可编程，可优化存储电容的尺寸和系统运行时间。内部ADC和健康监测功能提供了额外的保护，提高了系统可靠性，并能提前通知电容故障。它会自动检查存储电容的健康状况，当存储电容中的能量不足以提供备用电源时，会通知用户。ADC还可测量输入电压、输出电压、存储电压、eFuse电流和管芯温度。内置的同步降压转换器可最大限度地将存储电容的能量传输到系统。

ACT4910提供I²C总线接口，允许MCU进行控制和监测。设有用于监测输入电压、输出电压和存储电压的监控器。它采用热增强型QFN 5x5 28引脚封装。

ACT4910为防止电源故障的系统提供保护、控制和补充存储功能。此功能有多种名称：掉电保护（PLP）、即将掉电（PLI）和电源故障保护（PFP）。它能在电源故障后为系统提供额外的运行时间，使系统在关机前保存关键数据。典型应用包括固态硬盘（SSD）和服务器。在正常运行且输入电源正常时，IC通过eFuse将输入连接到输出，由系统输入电源为系统负载供电。如果发生输入电压故障，IC会断开输入与输出的连接，并进入补充模式，此时输出电源来自高压存储电容。内部降压转换器将存储电压高效转换为稳定的输出电压。所有启动、存储电容充电以及正常模式和补充模式之间的切换操作。

• 2.7至18V宽工作输入范围
• 最大24V输入阻断电压
• 可调总线电压启动压摆率，用于浪涌电流控制
• 可配置的输入电源故障电平
• 可编程高达10A的输入电流限制
• 可编程5V至36V升压存储电压
• 36V@6A同步降压，支持100%占空比
• 可编程高达1.13MHz的降压工作频率，适用于小电感
• 从输入电源到电容组电源的无缝切换
• 兼容不同类型的存储电容：超级电容、电解电容、钽电容、POSCAP等
• ADC监测关键信号
• 自主健康监测，可检测早期存储电容故障
• 可配置的中断，用于通知主机任何故障/状态变化
• eFuse、升压和降压的欠压/过压/过流保护
• 热警报和保护
• 热增强型FCQFN 5x5 - 28封装

• 固态硬盘
• 工业应用
• 备用电源
• 热插拔设备
