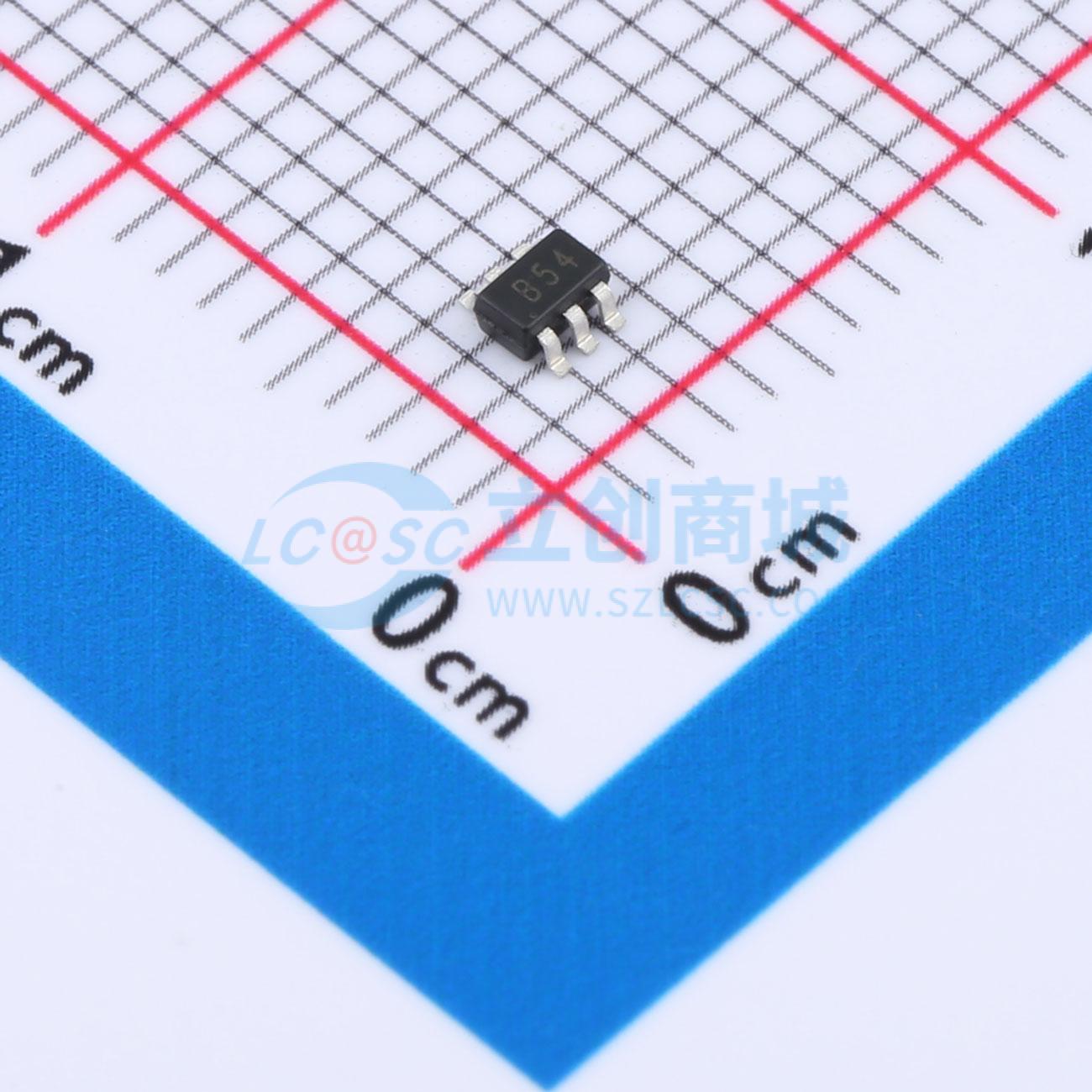

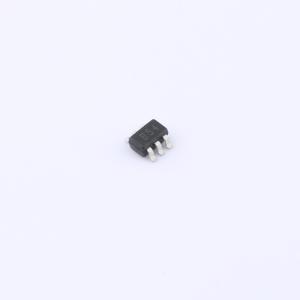

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L5UY-ES
B54，4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD3V3L5UY-ES
- 商品编号
- C19170889
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
PESD3V3L5UY-ES旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为板空间有限设计中理想的静电放电保护器件。
商品特性
- 符合IEC 61000-4-2 Level 4静电放电保护标准
- ±12kV接触放电
- ±17kV空气放电
- 60W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护4条单向线路
- 典型电容值：0.6pF
应用领域
- 蜂窝手机及配件
- 笔记本和手持设备
- 数码相机
- 便携式仪器
