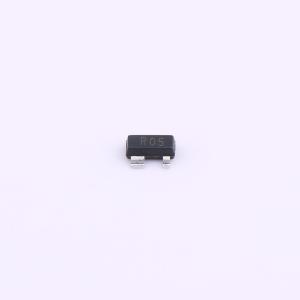

温馨提醒：图片仅供参考，商品以实物为准
PRTR5V0U2AX-ES
R05，2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- R05，5.0V 2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PRTR5V0U2AX-ES
- 商品编号
- C19170897
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
PRTR5V0U2AX-ES 是一款超低电容 TVS 阵列，旨在保护高速数据接口。它专为保护连接至数据和传输线路的敏感电子元件而设计，使其免受静电放电引起的过应力损害。
商品特性
- 符合 IEC 61000-4-2 第4级 ESD 防护标准，提供 ±25kV 接触放电与 ±25kV 空气放电保护
- 符合 IEC 61000-4-5 浪涌测试标准，可承受 7A 电流（8×20μs 波形）
- 可保护两条 I/O 线路
- 低工作电压与低钳位电压
- 低泄漏电流
- 采用固态硅技术
- 低结电容：典型值 1.0pF
应用领域
- USB2.0
- DVI与HDMI接口
- 移动电话与无绳电话
- 个人数字助理
- 数码相机
- 个人电脑、笔记本电脑、打印机及其他电脑外设
