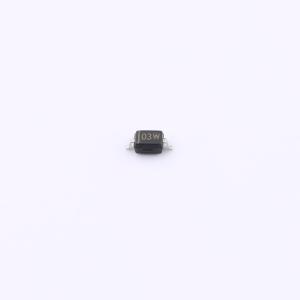

温馨提醒：图片仅供参考，商品以实物为准
SD03-ES
极性:双向 单路保护 反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.0V 钳位电压:15V 峰值脉冲电流:30A (8/20us)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容3.3V，单路单向ESD静电防护器件，30A，30kV，CJ：180pF；3.3V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SD03-ES
- 商品编号
- C19170909
- 商品封装
- SOD323
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
SD03-ES 旨在保护电压敏感元件免受静电放电导致的损坏或闩锁效应。其卓越的箝位能力、低漏电流和快速响应时间为暴露于静电放电的板级设计提供一流的保护。由于其小巧的尺寸和单向设计，它非常适用于需要音频线路保护的手机、MP3播放器和便携式应用。
商品特性
- 符合IEC 61000-4-2第4级静电放电保护标准
- ±30kV接触放电
- ±30kV空气放电
- 450W峰值脉冲功率（8/20us波形）
- 低箝位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护一条单向线路
- 典型电容值：180pF
应用领域
- MP3播放器
- 电池保护
- 移动设备Vbat引脚
- 手机
- 电源线保护
- 手持便携式应用
