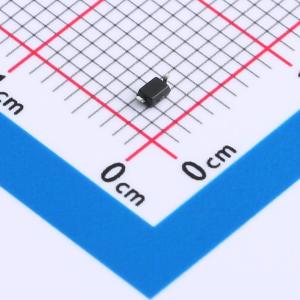

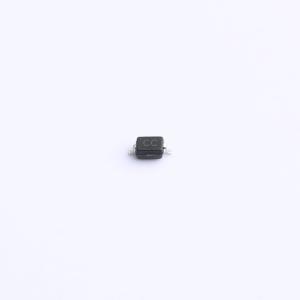

SP4020-01FTG-ES
GBLC系列CC印字，单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列CC印字，3.3V 单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SP4020-01FTG-ES
- 商品编号
- C19170919
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V；20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.2pF |
商品概述
SP4020-01FTG-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 25kV 静电放电脉冲。
商品特性
- 符合 IEC 61000-4-2 Level 4 静电放电防护等级
- ±25kV 接触放电
- ±25kV 空气放电
- 200W 峰值脉冲功率
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 结电容：1.2pF
应用领域
- 控制与监控系统
- 便携式电子设备
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
