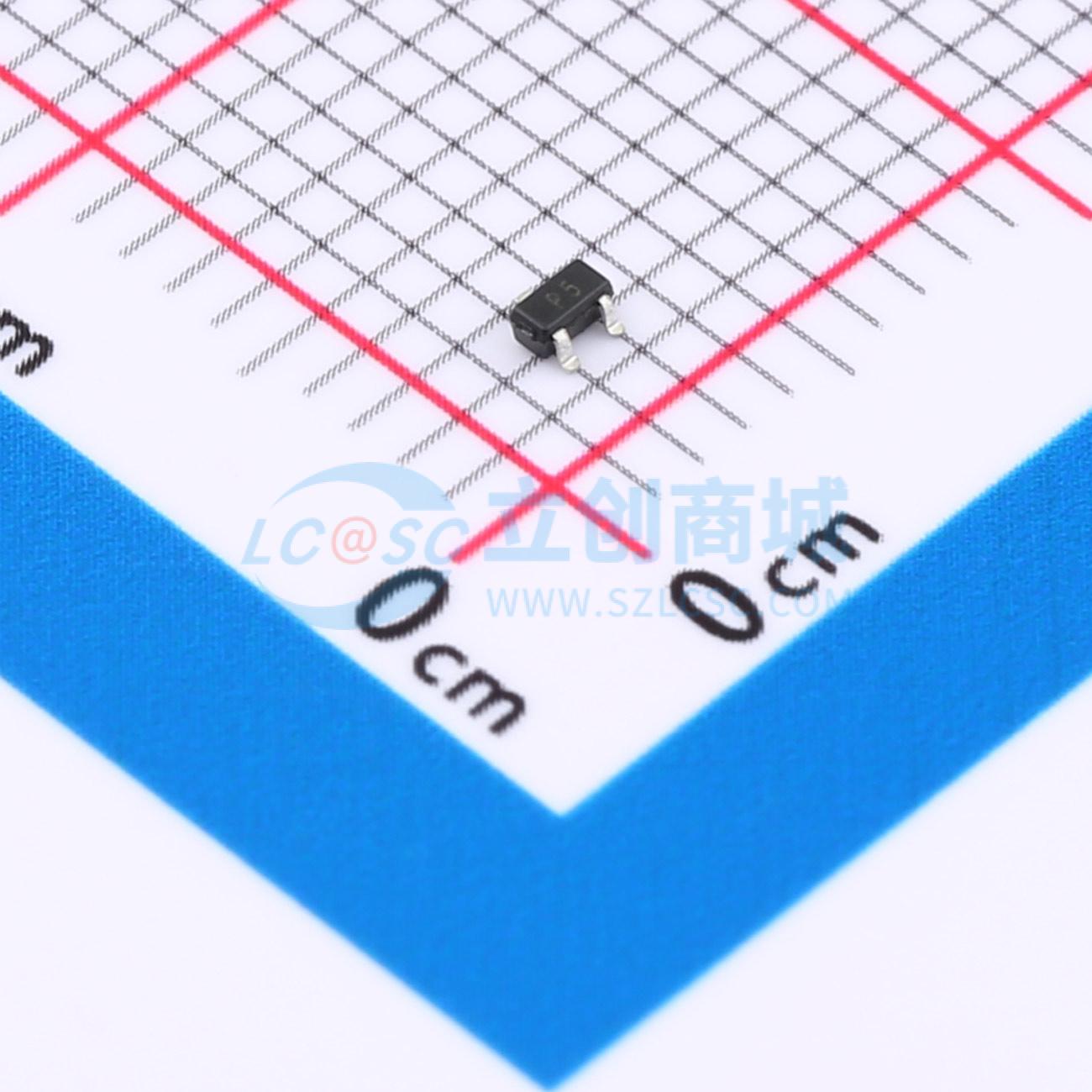

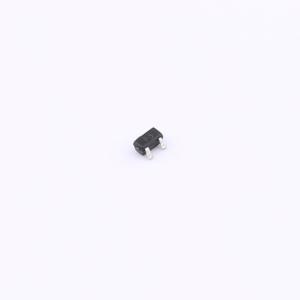

RCLAMP0502BA-ES
极性:单向 双路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：15V 峰值脉冲电流（8/20us）：4A ，电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低容，两路单向，4.5A，20kV，0.6pF；HDMI/USB2.0/MDDI/HBT等高速接口防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP0502BA-ES
- 商品编号
- C19170899
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.025433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
RCLAMP0502BA-ES是一款超低电容TVS阵列，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- 支持±15kV接触放电
- 支持±15kV空气放电
- 72W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 可保护两条单向线路
应用领域
- USB 2.0与USB 3.0接口
- HDMI 1.3与HDMI 1.4接口
- SATA与eSATA接口
- IEEE 1394接口
- PCI Express接口
- 笔记本电脑
