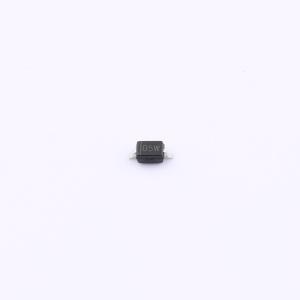

  • RLSD32A051V-ES商品缩略图

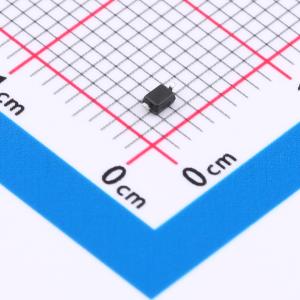

  • RLSD32A051V-ES商品缩略图
  • RLSD32A051V-ES商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

RLSD32A051V-ES

极性：单向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6.5V 钳位电压:20V 峰值脉冲电流:15A (8/20us)

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
普容5.0V，单路单向ESD静电防护器件，30A，30kV，CJ：180pF；5.0V电源/音频/视频/通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
RLSD32A051V-ES
商品编号
C19170906
商品封装
SOD-323​
包装方式
编带
商品毛重
0.0266克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)5V
钳位电压9V
峰值脉冲电流(Ipp)30A@8/20us
峰值脉冲功率(Ppp)450W@8/20us
击穿电压(VBR)6.5V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型TVS
Cj-结电容200pF

商品概述

RLSD32A051V-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的元件，防止其受到静电放电、电快速瞬变和雷击的损害。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV ESD脉冲。

商品特性

  • IEC 61000-4-2 Level 4 ESD保护
  • ±30kV接触放电
  • ±30kV空气放电
  • 450W峰值脉冲功率
  • 符合RoHS标准
  • 单向配置
  • 低钳位电压
  • 工作电压：3.3V/5V/7V/12V/15V/18V/24V/36V

应用领域

  • USB 2.0/1.1接口
  • GPIO接口
  • 以太网10/100/1000 Mbps接口
  • 音频接口
  • 按钮
