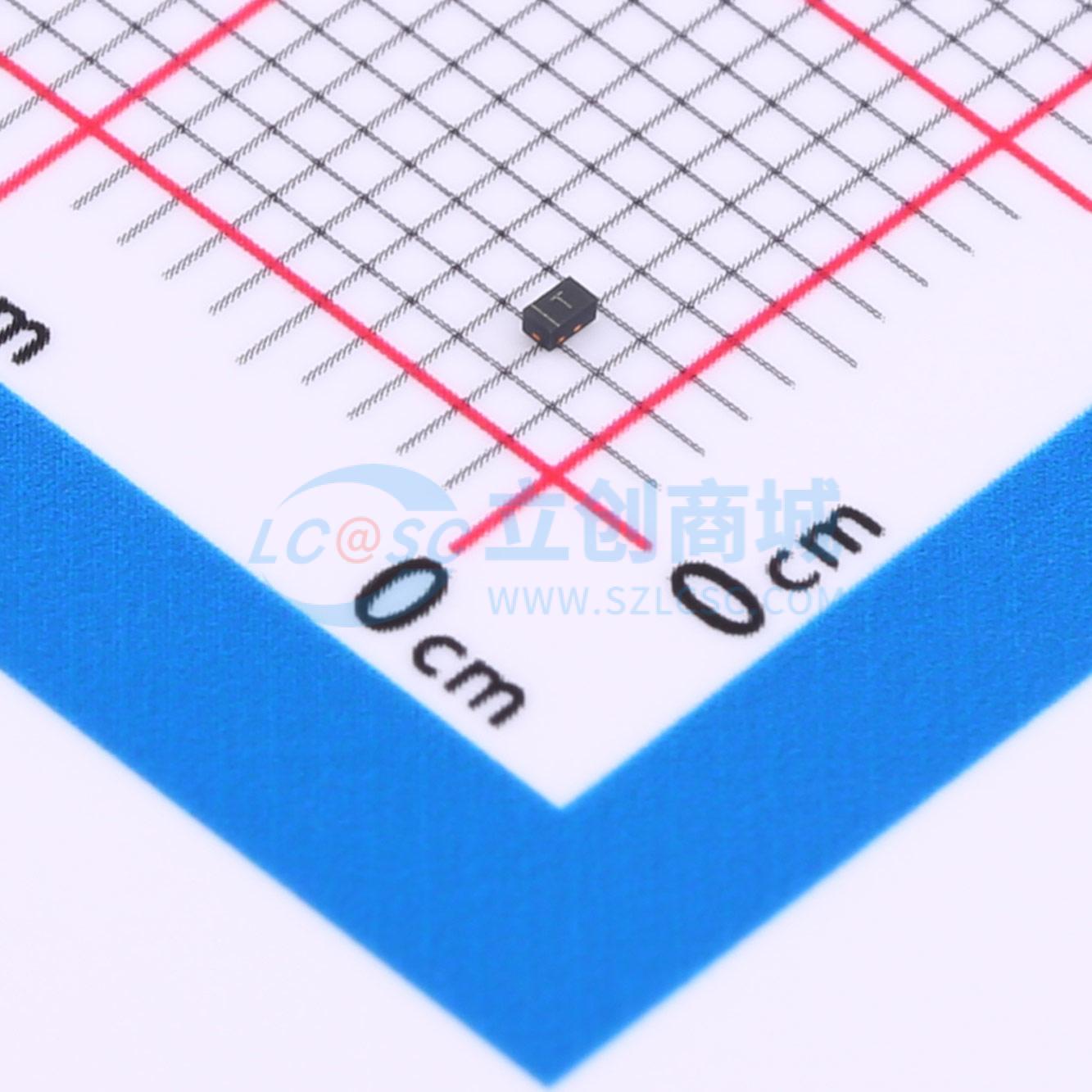

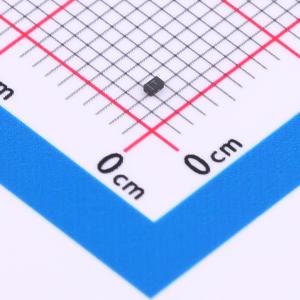

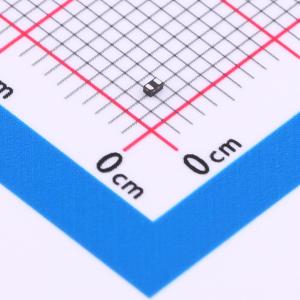

Rclamp3311P-ES
普容3.3V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护
- 描述
- 低容3.3V，单路双向ESD静电防护器件，30kV，CJ：0.2pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- Rclamp3311P-ES
- 商品编号
- C19170904
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
RCLAMP3311P-ES 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。
商品特性
- IEC 61000-4-2 四级静电放电保护
- ±10kV 接触放电
- ±15kV 空气放电
- 60W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：0.20pF
应用领域
- USB 2.0/3.0
- 显示器和平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- SIM 卡端口
- ATM 接口
