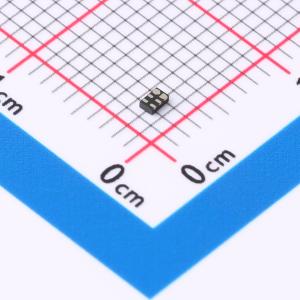

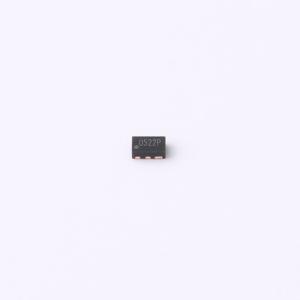

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0522P-ES
极性：单向 2路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 箝位电压:8.5V 峰值脉冲电流:4.5A (8/20us) 极性:Unidirectional，电容Cj：0.6pF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0522P，2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP0522P-ES
- 商品编号
- C19170902
- 商品封装
- DFN1610-6L
- 包装方式
- 编带
- 商品毛重
- 0.029267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
RCLAMP0522P-ES旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
商品特性
- IEC 61000-4-2 4级ESD保护：±12kV接触放电、±17kV空气放电
- 70W峰值脉冲功率（8/20μs）
- 低钳位电压，工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护两条单向线路
- 超低电容：典型值0.6pF
应用领域
- 笔记本电脑
- SIM卡端口
- ATM接口
