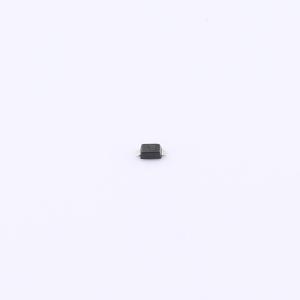

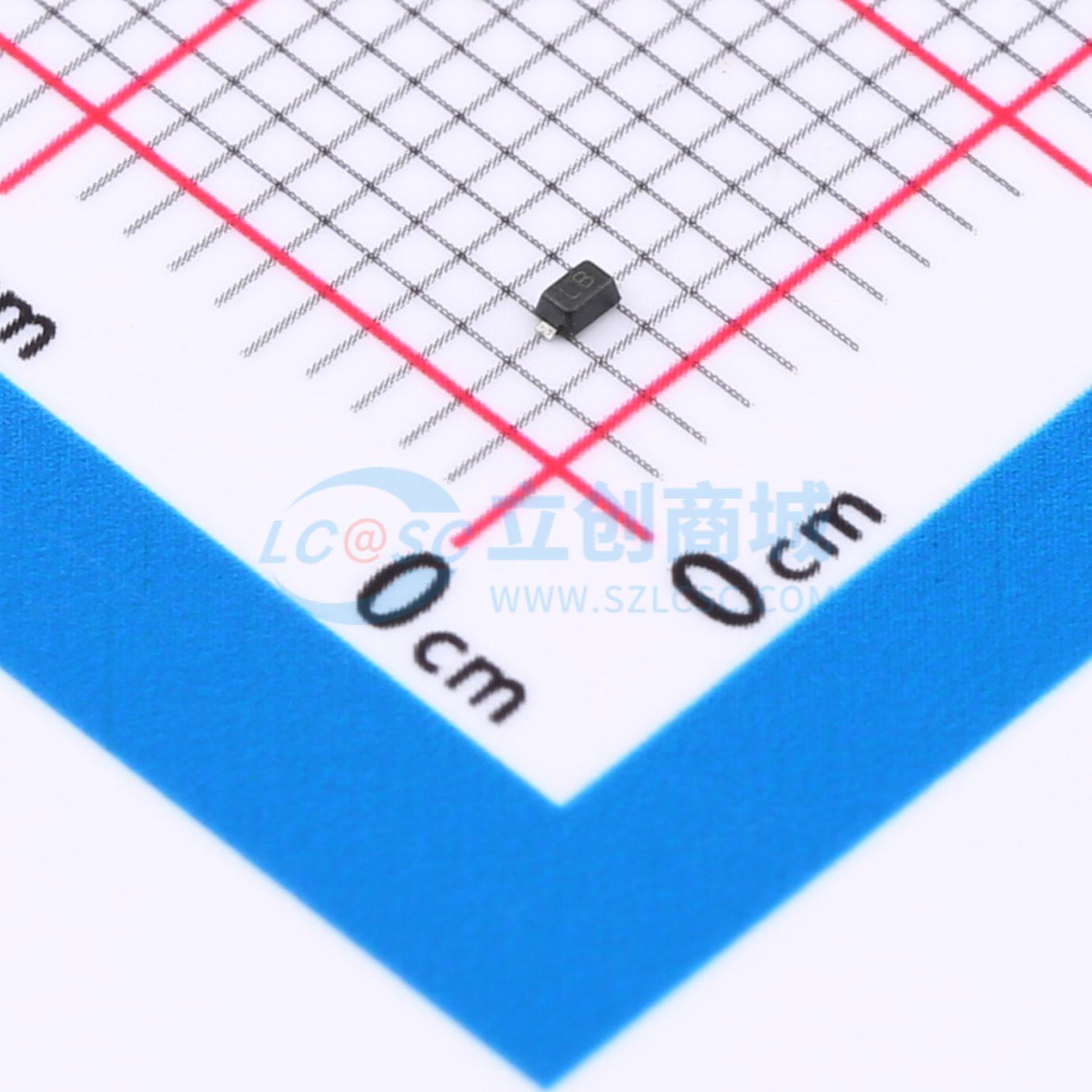

PESD5V0U1BB-ES
极性：双向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 钳位电压:8V 峰值脉冲电流:3.5A (8/20us)，电容Cj：3.5pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路双向ESD静电防护器件，15kV，CJ：3.0pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0U1BB-ES
- 商品编号
- C19170892
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF |
商品概述
PESD5V0U1BB-ES是一款低电容瞬态电压抑制器，专为保护高速数据接口而设计。它特别用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。该器件集成了一对低电容导向二极管和一个瞬态电压抑制二极管。
商品特性
- 符合IEC 61000-4-2 Level 4标准的静电放电保护能力
- ±25kV接触放电
- ±25kV空气放电
- 75W峰值脉冲功率（8/20μs波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 超低电容：典型值4.5pF
应用领域
- USB 2.0 和 USB 3.0
- SATA 和 eSATA
- 笔记本电脑和手持设备
- HDMI 1.3 和 HDMI 1.4
- PCI Express
- 外围设备
