温馨提醒：图片仅供参考，商品以实物为准

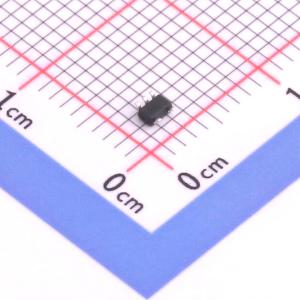

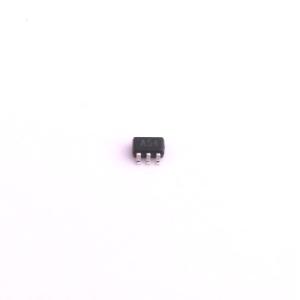

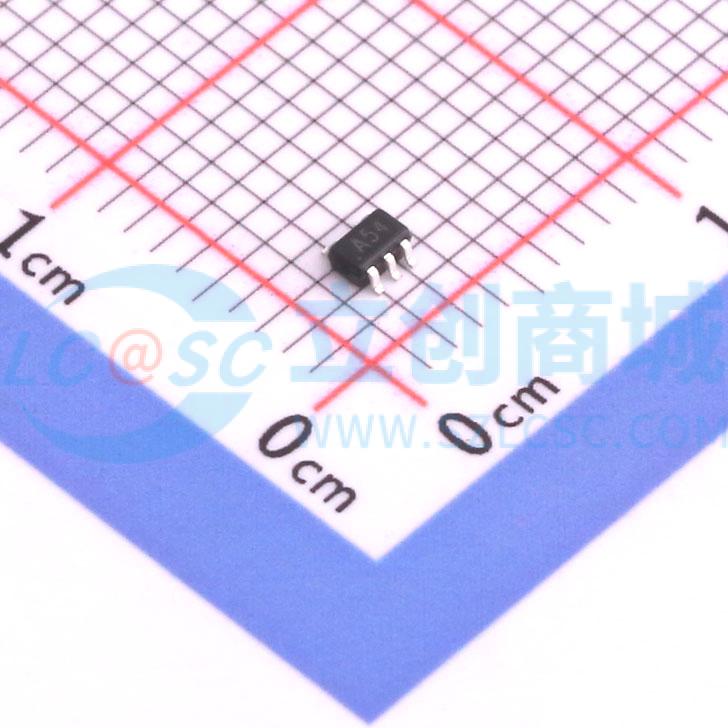

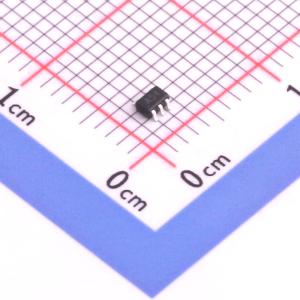

PESD5V0L4UG-ES
极性：单向 4路保护 带VCC防护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 钳位电压:12V 峰值脉冲电流:4.5A (8/20us) ，电容Cj：0.6pF
- 描述
- 5V低容4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0L4UG-ES
- 商品编号
- C19170891
- 商品封装
- SOT353
- 包装方式
- 编带
- 商品毛重
- 0.031433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
PESD5V0L4UG-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间受限设计中静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±12kV 接触放电
- ±17kV 空气放电
- 60W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 低电容：典型值 0.6pF
应用领域
- HDMI/USB2.0
- 显示器和平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
