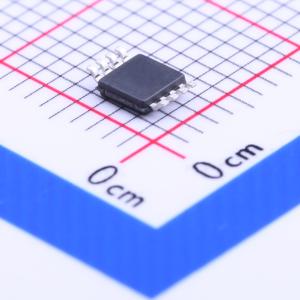

温馨提醒：图片仅供参考，商品以实物为准

LMP8480MME-S/NOPB

描述: LMP8480 4V 至 76V 电流检测放大器
品牌名称: TI(德州仪器)
商品型号: LMP8480MME-S/NOPB
商品编号: C202271
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

	属性	参数值
	差分电压	-85V~+85V
	最大电源宽度(Vdd-Vss)	76V
	单电源	4.5V~76V
	静态电流(Iq)	88uA
	输出电流	5mA
	输入失调电压温漂(Vos TC)	6uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	124dB

商品概述

LMP8480 和LMP8481 是精密的高侧电流感测放大器，可将作用于电流感测电阻两端较小的差分电压放大为高输入共模电压。这些放大器专为双向(LMP8481)或单向(LMP8480) 电流应用而设计，并支持共模电压范围为4V 至76V 且带宽为270kHz 的输入信号。由于工作电源电压范围与输入共模电压范围之间有重叠，因此LMP848x 可由同一受监视的电压进行供电。该优势使得我们无需再将中间电源电压路由至电流正受监视的负载点，从而减少组件数并节省板空间。 LMP848x 系列包含20、60 和100 等各种固定增益，适用于在各种温度下都需实现高精度的应用。低输入偏移电压允许在不影响系统误差的情况下使用较小的感应电阻器。凭借 -40°C 至 125°C 的宽工作温度范围，LMP848x 成为汽车、电信、工业和消费类应用的理想之选。LMP8480 和LMP8481 是MAX4080 和MAX4081 的引脚到引脚替代产品，可提升偏移电压、扩大基准调节范围并提高输出驱动能力。

商品特性

典型值：TA = 25°C
双向或单向感测
共模电压范围：4.0V 至76V
电源电压范围：4.5V 至76V
固定增益：20、60 和100V/V
增益精度：±0.1%
偏移：±80μV
带宽(–3dB)：270kHz
静态电流：小于100μA
缓冲后的高电流输出：大于5mA
输入偏置电流：7μA
PSRR（直流）：122dB
CMRR（直流）：124dB
温度范围：-40°C 至125°C

应用领域

高侧电流感测
车辆电流测量
电信
电机控制
激光或发光二极管(LED) 驱动器
电源管理
太阳能面板监控

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	4V~76V
	增益	60V/V
	带宽	270kHz
	输入偏置电流(Ib)	7uA
	输入失调电压(Vos)	80uV
	工作温度	-40℃~+125℃
