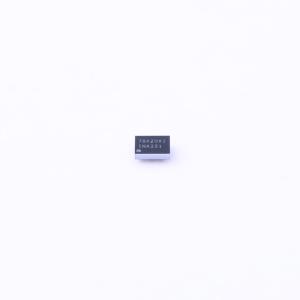

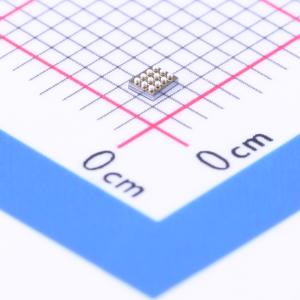

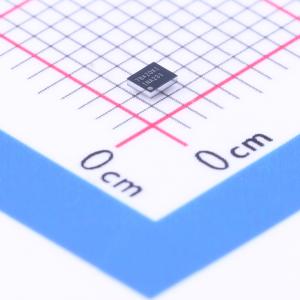

INA231AIYFFT
高侧或低侧测量、双向电流和功率监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA231 采用 WCSP 封装的 28V、16 位、I2C 输出电流/电压/功率监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA231AIYFFT
- 商品编号
- C206054
- 商品封装
- DSBGA-12
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | 0V~28V | |
| 输入偏置电流(Ib) | 10uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 330uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 共模抑制比(CMRR) | 120dB |
商品概述
INA231 是一款具有1.8V I²C 兼容接口（具有16 个可编程地址）的电流分流和功率监视器。INA231 监视分路电压压降和总线电源电压。可编程校准值、转换时间、和取平均值，与一个内部乘法器相组合，可实现电流值（单位安培）和功率值（单位瓦）的直接读取。INA231 感测总线（电压介于0V 至28V 之间）上的电流。此器件由单一2.7V 至5.5V 电源供电，电源电流消耗为 330μA（典型值）。INA231 额定运行温度范围为 -40°C 至 +125°C。
商品特性
- 总线电压感应范围为0V 至28V
- 高侧或低侧感应
- 电流、电压、和功率报告
- 高精度：
- 0.5% 增益误差（最大值）
- 50μv 偏移（最大值）
- 可配置取平均选项
- 可编程警报阈值
- 1.8V I²C 兼容
- 电源运行范围：2.7V 至5.5V
- 封装：1.68mm×1.43mm，WCSP - 12
- 低厚度，高度为 0.4mm（YFD 封装）
应用领域
- 智能手机
- 平板电脑
- 服务器
- 计算机
- 电源管理
- 电池充电器电源
- 测试设备
