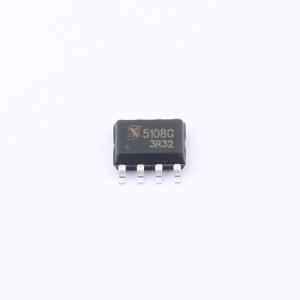

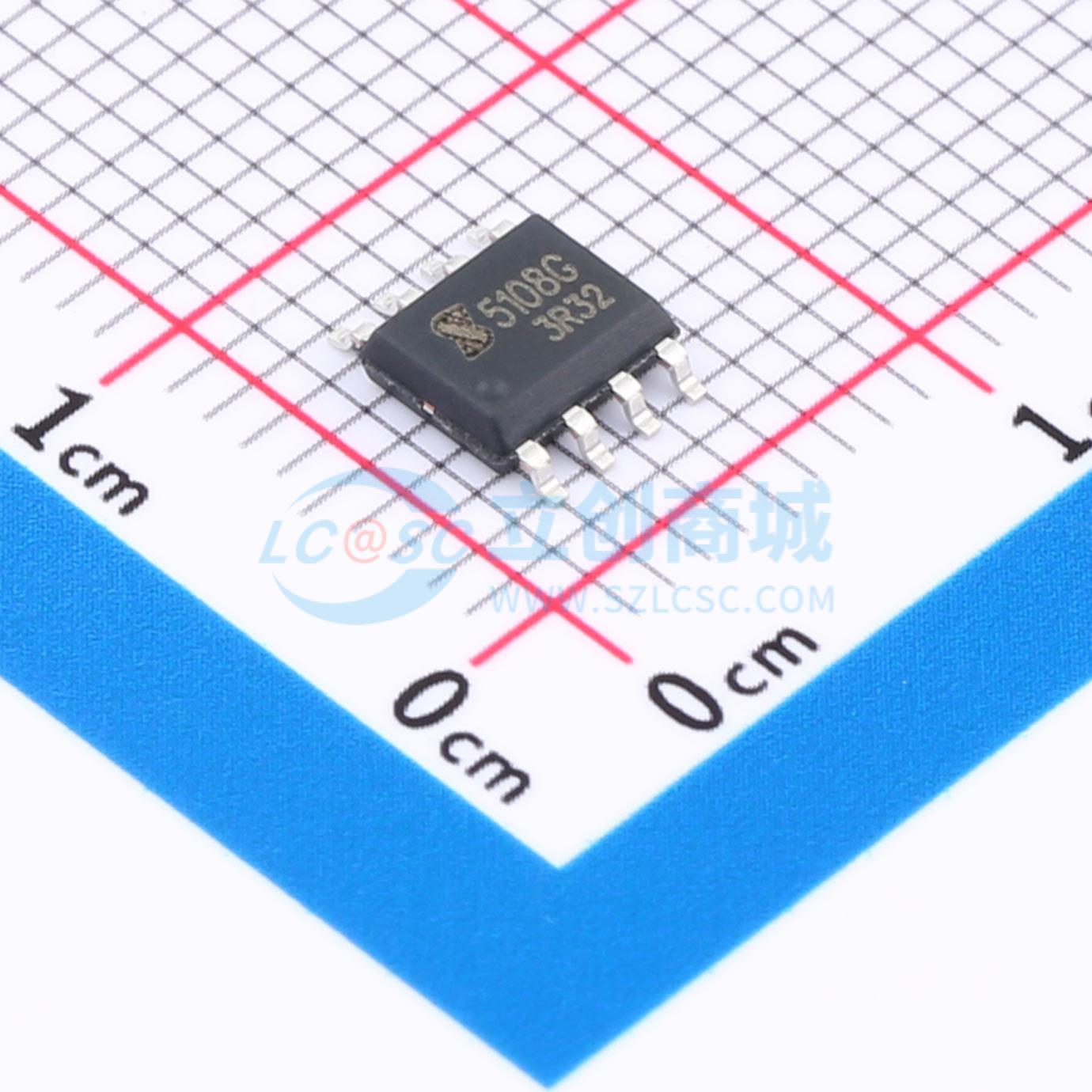

JSM5108G
N+N 250V单相桥半桥驱动芯片 高同低反 电池设备、步进/伺服电机驱动、水泵/热泵控制器、电动车、童车、平衡车、电机控制器、电动工具等 兼容FD2103S、XJNG2103、EG2131等
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单相, 高低边栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM5108G
- 商品编号
- C19077360
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.2A | |
| 工作电压 | 6V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 40ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 190uA |
商品概述
JSM5108G是一款高压、高速功率MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达250V。采用SOP-8封装，可以在 -40°C至125°C温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为 +250V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达 ±50V/ns
- Vs负偏压能力达 -9V
- 栅极驱动电压从5V到20V
- 集成欠压锁定电路
- 欠压锁定正向阈值4.4V
- 欠压锁定负向阈值4.2V
- 防直通死区逻辑
- 死区时间设定200ns
- 芯片传输延时特性
- 开通/关断传输延时Ton/Toff = 150ns/140ns
- 延迟匹配时间50ns
- 宽温度范围 -40°C至125°C
- 输出级拉电流/灌电流能力1.2A/1.5A
- 符合RoSH标准
- SOP-8
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动
