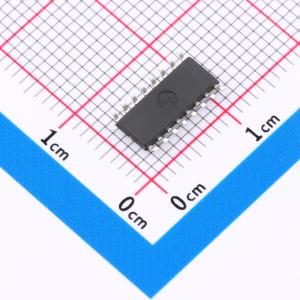

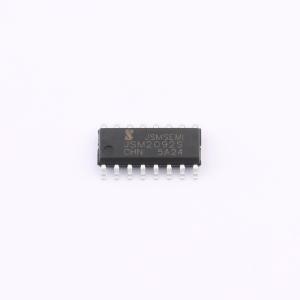

温馨提醒：图片仅供参考，商品以实物为准

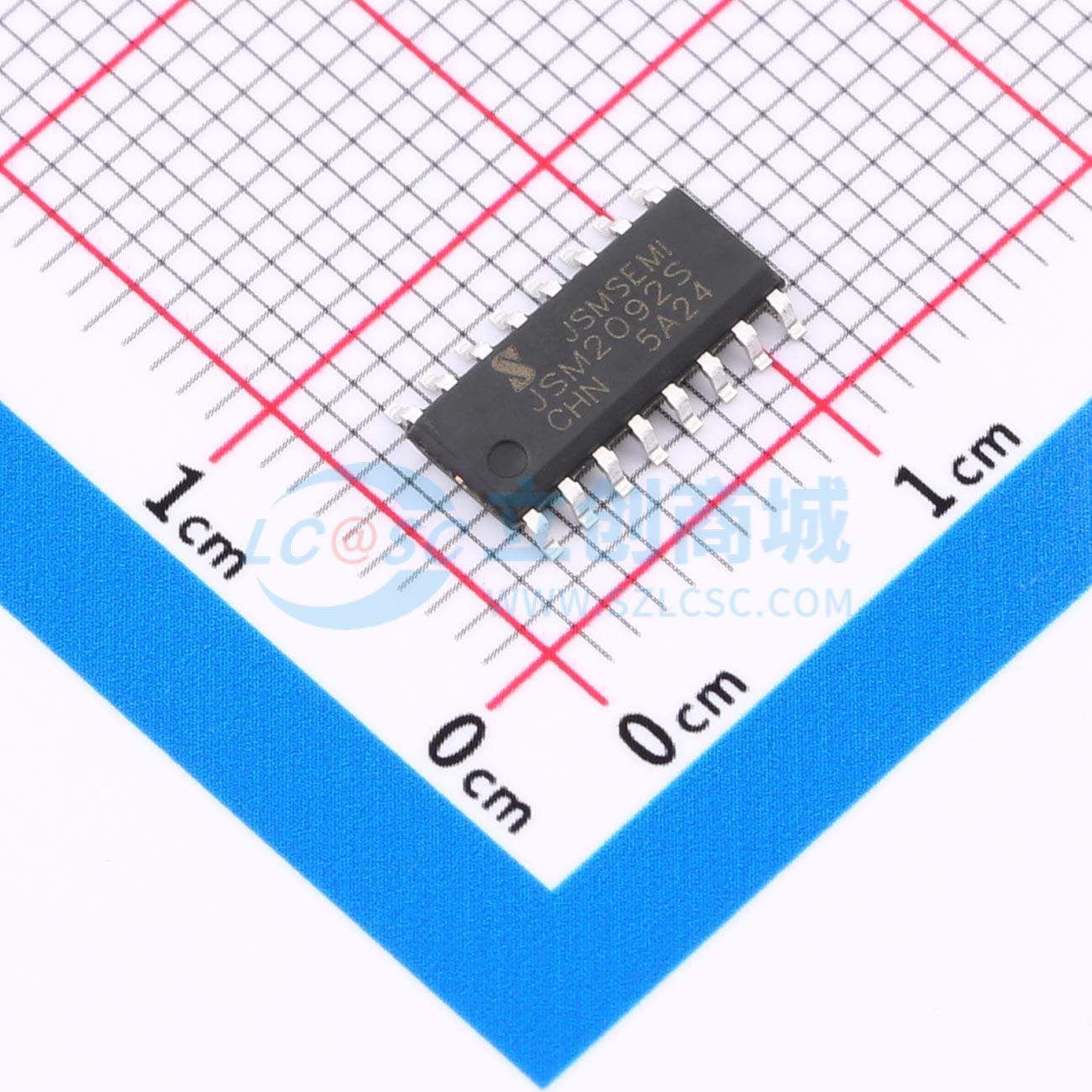

JSM2092STR
300V D类功放芯片 Class D数字功放/音响
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ±150V 完全平替进口品牌 集成模拟信号输入的 D 类功率放大器 PWM调制，高低压侧均集成过流保护电路，并具有自恢复功能
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2092STR
- 商品编号
- C19077365
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.256125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | - | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | - | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关；过压保护 | |
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
JSM2092S 是一款高压、高性能的 D 类音频放大器驱动器，集成了 PWM 调制器和保护功能，专为大输出功率的 D 类音频放大器系统而设计。该产品集成了模拟功率放大器、PWM 波调制电路、高低压侧过流保护功能、防直通死区逻辑以及三个电压域。它采用灵活开放的拓扑结构来实现 PWM 调制功能，并在启动和关机期间集成了“咔嗒”声消除功能，以抑制 PWM 信号启停时不必要的可闻噪声。配合功率桥式电路和少量无源元件即可实现完整的 D 类音频功率放大器。其工作温度范围为 -40°C ~ 125°C。
商品特性
- 采用小型 16 引脚封装，集成了模拟输入 D 类音频放大器驱动器
- 误差放大器开环增益大于 60dB
- 具有自复位功能的可编程双向过流保护
- 外部 5V 基准电压输出，低压侧过流保护阈值可编程
- 保护信号持续时间可编程
- 可编程预设死区时间以改善 THD 性能
- 启动和停止时的咔嗒噪声抑制
- 集成多电压域欠压保护和过压钳位保护
- 高抗噪性：大于 50 V/ns
- ±150 V 额定值可提供高达 500 W 的输出功率
- 工作频率高达 800KHz
- 宽工作温度范围：-40°C ~ 125°C
- 高低侧传播延迟：350/335ns
- 过流保护延迟（最大值）：500ns
- 关断传播延迟（最大值）：250ns
- 输出高电平短路电流（源/灌）高达 1.2A
- 符合 RoHS 标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动器
