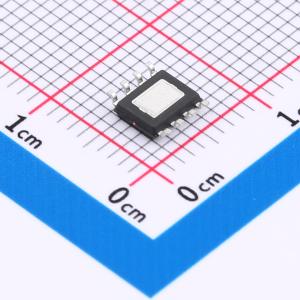

温馨提醒：图片仅供参考，商品以实物为准
DRV8870DDAR-S
5.0A峰值驱动输出,3.5A持续输出 有刷直流电机驱动芯片 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 欠压保护、过流保护、短路保护、过温保护可外部限流 低功耗
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- DRV8870DDAR-S
- 商品编号
- C19077371
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 3A | |
| 峰值电流 | 5A | |
| 工作电压 | 8V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 500mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
该器件用于脉宽调制调速控制驱动直流电机，内部集成了H桥驱动器及控制电路，峰值输出电流为5A，连续输出电流可达3.0A，最高工作电压为45V。通过输入端IN1和IN2输入脉宽调制控制信号，可控制直流电机的速度和方向。芯片内部同步调节电路可以降低脉宽调制控制过程中的功耗。该器件具有超低功耗睡眠模式。芯片内部集成了过流保护、短路保护、欠压保护、过温保护等保护功能。该器件可通过外部电阻限制驱动电流。芯片采用带有裸露散热焊盘的ESOP-8封装，能有效散热，可在-40℃至125℃的温度范围内工作。
商品特性
- 宽电源电压范围：8V~45V
- 低导通电阻：0.5Ω
- 低功耗待机模式
- 可调输出限流
- 集成同步调节功能
- 正转、反转、刹车和待机模式
- 5A峰值驱动电流，3.0A连续驱动电流
- 电源欠压保护
- 过流保护
- 内置过温保护
- 内置桥路短路保护
- ESOP-8封装
应用领域
- 直流有刷电机
- 智能家居
- 工业设备
- 办公设备
