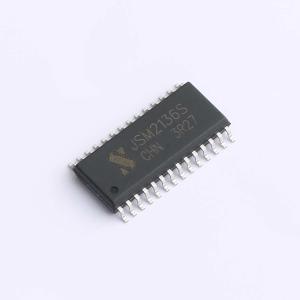

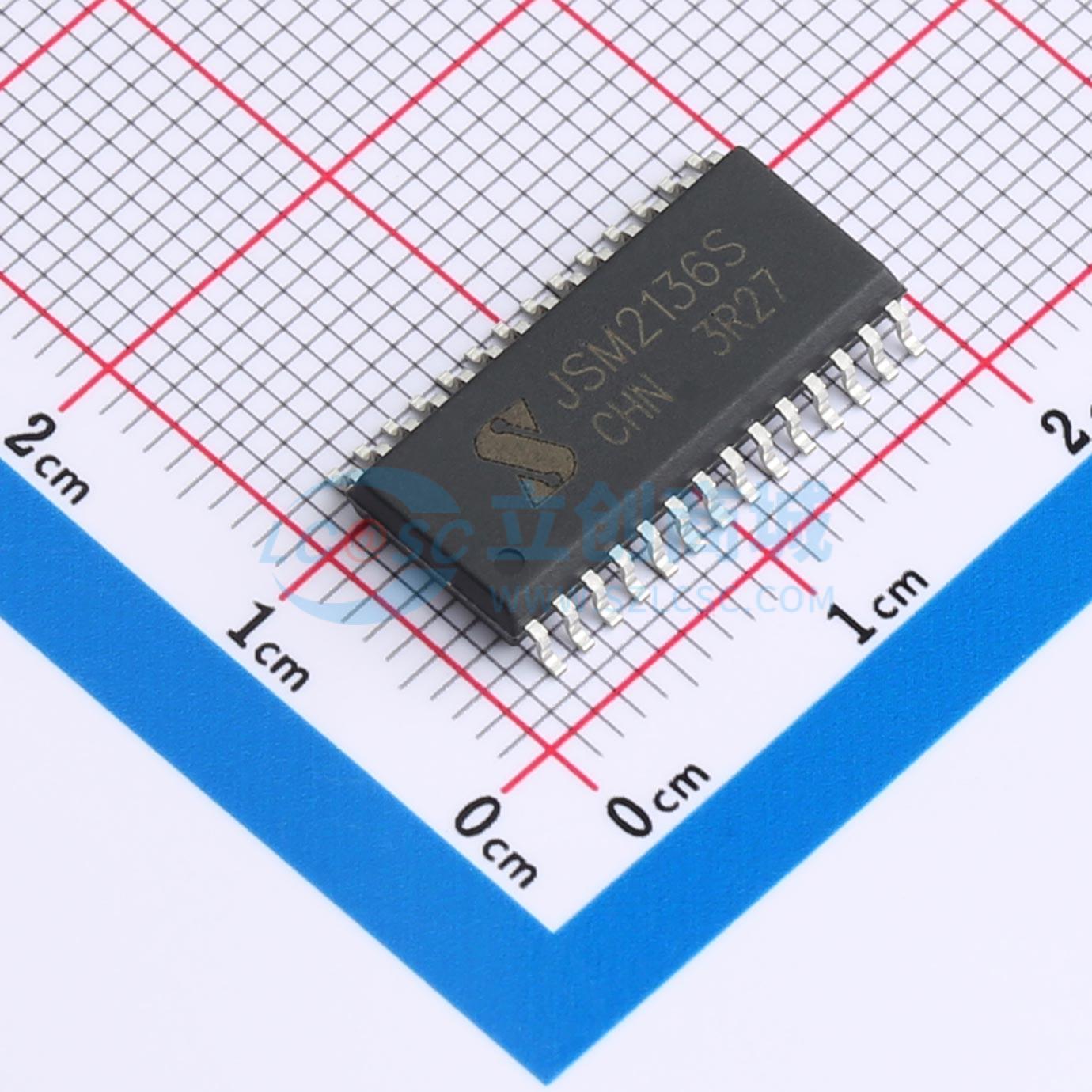

JSM2136STR
750V 三相半桥驱动芯片 高低侧反相 电机控制、冰箱空调洗衣机变频器逆变器、工业缝纫机等
- 描述
- 内部集成了欠压保护和过流保护功能，出现异常时可立即关断六通道输出
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2136STR
- 商品编号
- C19077366
- 商品封装
- SOP-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.151697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 210mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 60ns | |
| 下降时间(tf) | 40ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA |
商品概述
JSM2136S是N型高压、高速功率MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。内部集成了欠压保护和过流保护功能，出现异常时立即关断六通道输出。提供外部使能控制可同时关断六通道输出。通过连接到RCIN输入的RC网络在外部编程延时后，过电流故障情况自动清除。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM2136S采用SOP - 28宽体封装，可以在 - 40至125温度范围内工作。
JSM2136S是N型高压、高速功率MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。三路高侧浮动驱动，通过自举电路可以工作于700V以上电压的系统，在VB - VS电压高于欠压阈值的条件下，可以实现100%的占空比。
JSM2136S输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。同时输入兼容CMOS和TTL，更易于连接到主控芯片。
JSM2136S包含了多种保护功能，包括EN使能控制，内部互锁与过流检测功能。EN使能端口为低电平信号时，驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在HO与LO输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。
同时，为了满足各种工业设计需求，JSM2136S设计了可调节时间的重启端口，通过RC回路的参数选择，可以在一定的宽度内自由选择重启时间。
商品特性
- 自举工作的浮动通道
- 最高工作电压为700V
- 兼容3.3V输入逻辑
- dV/dt耐受能力可达±50V/nsec
- Vs负压耐受能力达 - 9V
- 栅极驱动电压：10V到20V
- 集成先进的输入滤波功能
- 所有传输通道输入边沿触发
- 所有通道都受欠压锁定电路保护
- 防直通死区逻辑
- 过流关断全部六个通道
- 外部编程故障清除时间
- 独立的三路半桥驱动电路
- 所有通道延时匹配
- 符合RoSH标准
- SOP - 28
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动
