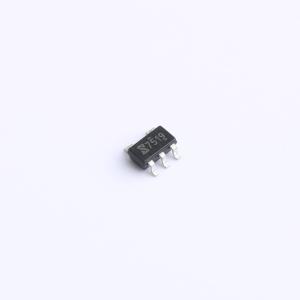

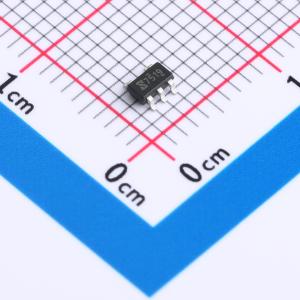

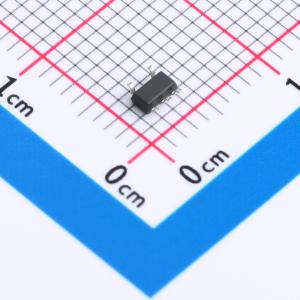

温馨提醒：图片仅供参考，商品以实物为准
JSM27519
25V低侧单通道双输入驱动芯片 电源、逆变器、充电桩、UPS、电机驱动、DC-DC转换等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JSM27519 器件是一款用于低电压功率 MOSFET 和 IGBT 的同相栅极驱动器。专有的抗闭锁 CMOS 技术可实现具有高稳健性的单芯片集成架构。JSM27519 的逻辑输入电平与低至 3 的 CMOS 或 TTL 逻辑输出电平兼容
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM27519
- 商品编号
- C19077364
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0243克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 5V~25V | |
| 上升时间(tr) | 5ns | |
| 下降时间(tf) | 4ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.7V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 280uA | |
| 功能特性 | 使能关断 |
商品概述
JSM27519是一款低电压功率MOSFET和IGBT同相栅极驱动器。其专有的抗闩锁CMOS技术实现了高鲁棒性的单芯片集成架构。该器件逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定以及输出电流缓冲级。可在-40℃~125℃的温度范围内工作。
商品特性
- 输入输出同相
- 兼容3.3V、5V、15V输入逻辑
- 输入电压范围：-10V~25V
- 输出拉电流/灌电流能力：4A/4A
- 工作电压范围：5V~25V
- 高电容负载驱动能力
- 宽工作温度范围：-40℃~125℃
- 欠压锁定：正向阈值4.5V，负向阈值4.2V
- 芯片开通/关断延迟时间：Ton/Toff = 30ns/30ns
- 符合RoHS标准，采用SOT23-5封装
应用领域
- 开关电源
- 开关变换器
- 通用栅极驱动器
- 驱动MOSFET和IGBT
