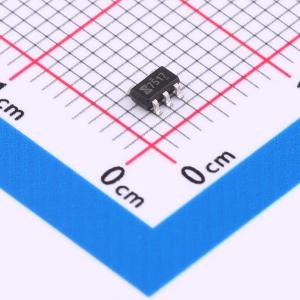

温馨提醒：图片仅供参考，商品以实物为准

JSM27517

25V低侧单通道双输入驱动芯片电源、逆变器、充电桩、UPS、电机驱动、DC-DC转换等兼容1407

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道栅极驱动器驱动配置：低边负载类型：MOSFET；IGBT 峰值灌电流：4A 峰值拉电流：4A 采用 SOT-23-5 封装具有UVLO 和 13ns 传播延迟 -40 to 125
品牌名称: JSMSEMI(杰盛微)
商品型号: JSM27517
商品编号: C19077363
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041467克(g)

商品参数

商品概述

JSM27517是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。JSM27517逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。JSM27517采用SOT23 - 5封装，可以在 -40°C至125°C温度范围内工作。

商品特性

双输入设计（可选择反相（IN - 引脚）或非反相（IN+引脚）驱动器配置）
未使用的输入引脚可用于使能或禁用功能
兼容3.3V输入逻辑
工作范围：5V~25V
宽温度范围： -40°C~125°C
欠压锁定
欠压锁定正向阈值4.0V
欠压锁定负向阈值3.9V
芯片开通/关断延时特性
Ton/Toff = 30ns/30ns
驱动电流能力
拉电流/灌电流 = 4A/4A
SOT - 23 - 5封装

应用领域

交换式电源
开关变换器
通用栅驱动器
驱动MOSFETs和IGBTs

数据手册PDF

放大查看下载PDF

优惠活动

5.8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET；IGBT
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	5V~20V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	180uA
