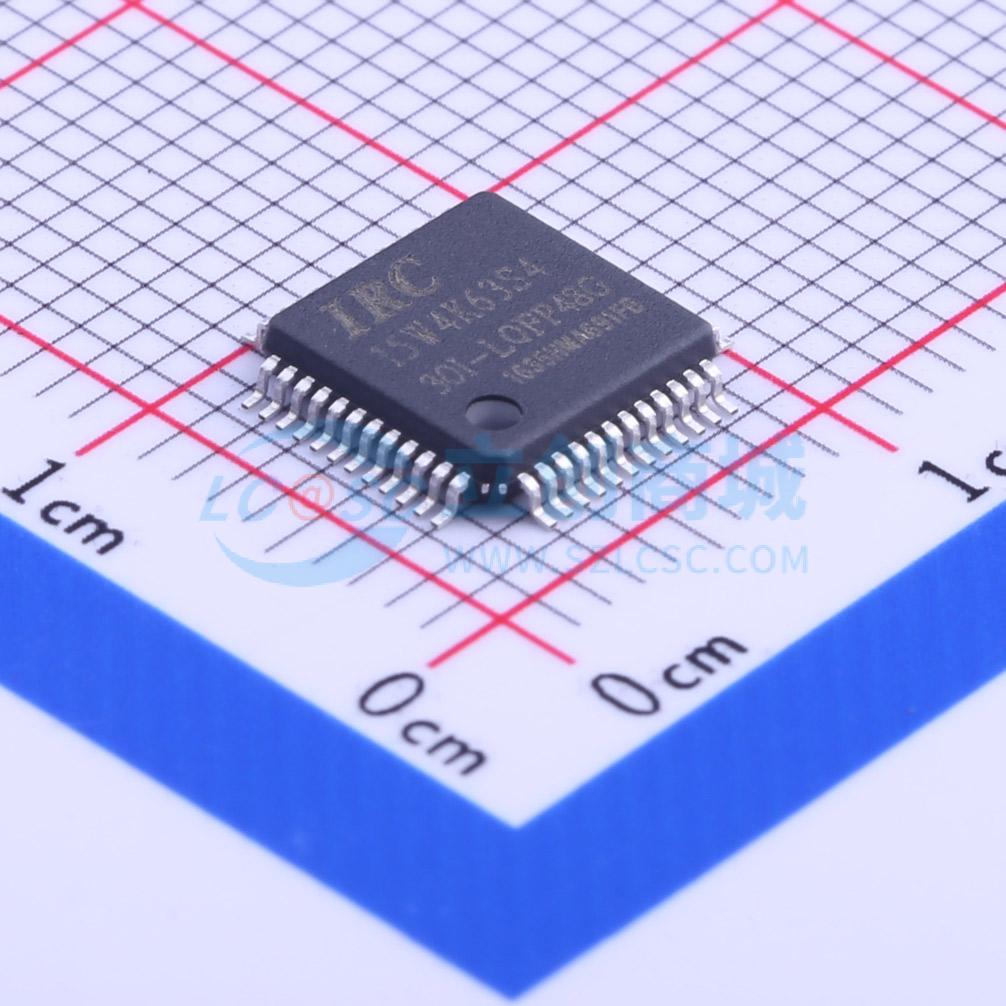

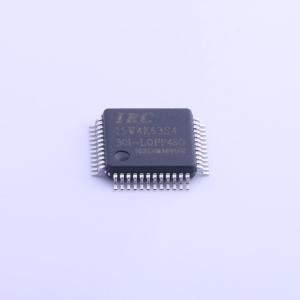

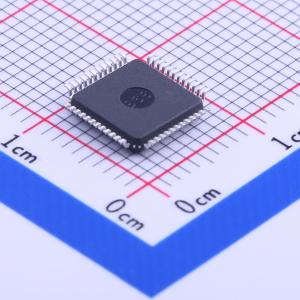

IRC15W4K63S4-30I-LQFP48

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: STC
商品型号: IRC15W4K63S4-30I-LQFP48
商品编号: C188815
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.497克(g)

商品参数

商品特性

宽电压：2.5V ~ 5.5V
1个时钟/机器周期，增强型8051内核，速度比传统8051快7 ~ 12倍，比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
低功耗设计：低速模式，空闲模式，掉电模式(可由串行口/外部中断或内部掉电唤醒定时器唤醒)
支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2/INT3/INT4(下降沿中断)；CCP0/CCP1/CCP2/RxD/T0/T2管脚；内部掉电唤醒专用定时器
不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路，内置硬件看门狗(WDT)复位电路
不需外部晶振的单片机，ISP编程时内部时钟从5MHz ~ 35MHz可设，内部高精度R/C时钟(±0.3%精度)，±1%温飘(-40℃ ~ +85℃)，常温下温飘±0.6%(-20℃ ~ +65℃)
1K/2K/4K/8K/13K/15.5K字节片内Flash程序存储器，擦写次数10万次以上；大容量片内EEPROM功能，擦写次数10万次以上
ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
高速ADC，8通道10位，速度可达30万次/秒，3路PWM还可当3路D/A使用，也可当3个16位定时器使用
比较器，支持管脚CMP+与CMP-进行比较，可查询或中断，可在管脚CMPO上产生输出(可设置极性)，也支持CMP+与内部参考电压进行比较，作外部掉电检测
3通道捕获/比较单元(CCP/PCA/PWM)，可用来再实现3路D/A或3个定时器或3个外部中断(支持上升沿/下降沿中断)
利用CCP/PCA高速脉冲输出功能可实现3路9 ~ 16位PWM (每通道占用系统时间小于0.6%)
利用定时器T0的时钟输出功能可实现高精度的8 ~ 16位PWM (占用系统时间小于0.4%)
5个定时器，3路CCP可实现3个定时器，2个16位可重装载定时器/计数器(T0/T2)，并可对外分频输出时钟，另外管脚SysClkO也可将系统时钟对外分频输出
一组超高速异步串行通信端口/UART，分时切换可当3组串口使用，一组SPI高速同步串行通信接口
通用I/O口(26/18/14个)，复位后为：准双向口/弱上拉(8051传统I/O口)，可设置四种模式：准双向口，强推挽/强上拉，仅为输入/高阻，开漏。每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA
大容量4096字节片内RAM数据存储器
16/32/40/48/56/58K/61K/63.5K字节片内Flash程序存储器，擦写次数10万次以上
大容量片内EEPROM功能，擦写次数10万次以上
高速ADC，8通道10位，速度可达30万次/秒，8路PWM还可当8路D/A使用
比较器，可当1路ADC使用，并可作掉电检测，支持外部管脚CMP+与外部管脚CMP-进行比较，可产生中断，并可在管脚CMPO上产生输出(可设置极性)，也支持外部管脚CMP+与内部参考电压进行比较
6通道15位专门的高精度PWM(带死区控制)+ 2通道CCP (利用它的高速脉冲输出功能可实现2路11 ~ 16位PWM)，可用来再实现8路D/A，或2个16位定时器，或2个外部中断(支持上升沿/下降沿中断)
共7个定时器/计数器，5个16位可重装载定时器/计数器(T0/T1/T2/T3/T4，其中T0和T1兼容普通8051的定时器/计数器)，并均可实现时钟输出，另外管脚SysClkO可将系统时钟对外分频输出(÷1或÷2或÷4或÷16)，2路CCP可再实现2个定时器
可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T1在P3.4输出时钟；T2在P3.0输出时钟；T3在P0.4输出时钟；T4在P0.6输出时钟，以上5个定时器/计数器输出时钟均可1 ~ 65536级分频输出；系统时钟在P5.4/SysClkO对外输出时钟(STC15系列8 - pin单片机的主时钟在P3.4/MCLKO对外输出时钟)
超高速四串口/UART，四个完全独立的高速异步串行通信端口，分时切换可当9组串口使用
SPI高速同步串行通信接口
硬件看门狗(WDT)
先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
通用I/O口( 62/46/42/38/30/26个)，复位后为：准双向口/弱上拉(8051传统I/O口)，可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA
超级加密，宏晶第九代加密技术
超强抗干扰：高抗静电(ESD保护)整机轻松过2万伏静电测试；轻松过4kV快速脉冲干扰(EFT测试)；宽电压，不怕电源抖动；宽温度范围，-40℃ ~ +85℃大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
超低功耗：掉电模式: 外部中断唤醒功耗 <0.4μA；空闲模式: 典型功耗 <1mA；正常工作模式: 4mA ~ 6mA；掉电模式可由外部中断或内部掉电唤醒专用定时器唤醒
在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	63.5KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	46
	ADC(位数)	10bit
	工作电压	2.5V~5.5V
