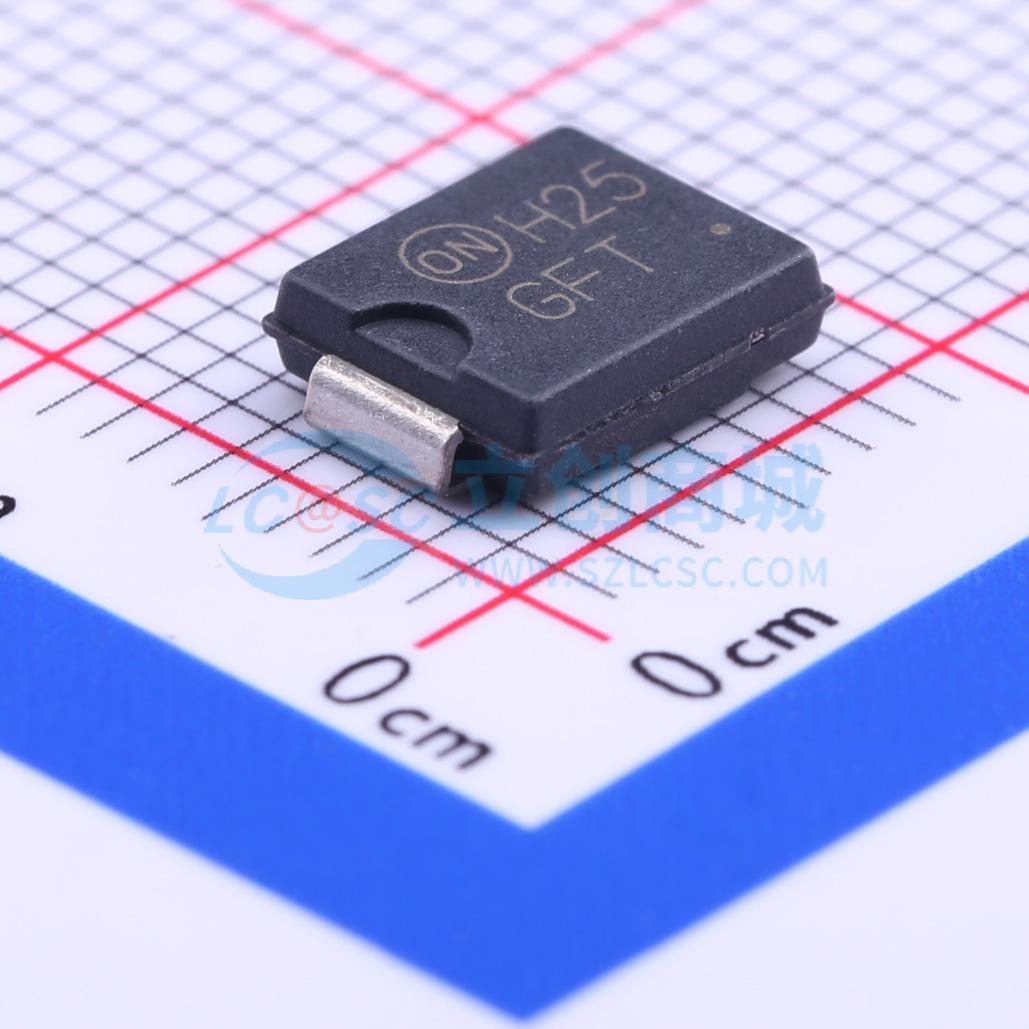

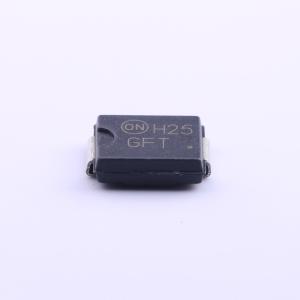

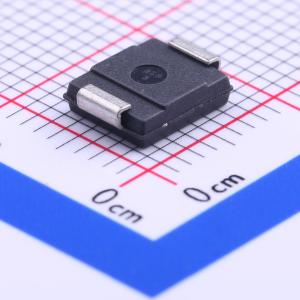

温馨提醒：图片仅供参考，商品以实物为准
1SMC43AT3G
1SMC43AT3G
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VBR=52.8V，Vc=69.4V，Ipp=21.6A 单向
- 品牌名称
- onsemi(安森美)
- 商品型号
- 1SMC43AT3G
- 商品编号
- C184100
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 43V | |
| 钳位电压 | 69.4V | |
| 峰值脉冲电流(Ipp) | 21.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 52.8V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品概述
SMC 系列旨在保护电压敏感元件免受高压、高能瞬变影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMC 系列采用安森美半导体独家的、经济高效且高度可靠的 SURMETIC 封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围 - 5.0 V 至 78 V
- 标准齐纳击穿电压范围 – 6.7 V 至 91.25 V
- 峰值功率 - 1 ms 时为 1500 W
- 按人体模型，静电放电等级为 3 级（>16 KV）
- 10 V 以上时低泄漏电流 < 5 μA
- 符合 UL 497B 标准，用于隔离环路电路保护
- 规定了最大温度系数
- 典型响应时间 < 1 ns
- 汽车及其他需要独特产地和控制变更要求的应用采用 SZ 前缀；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 提供无铅封装
应用领域
-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用
