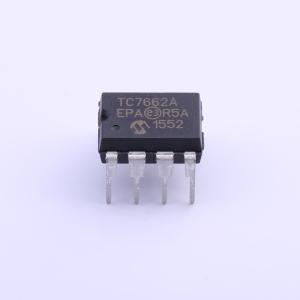

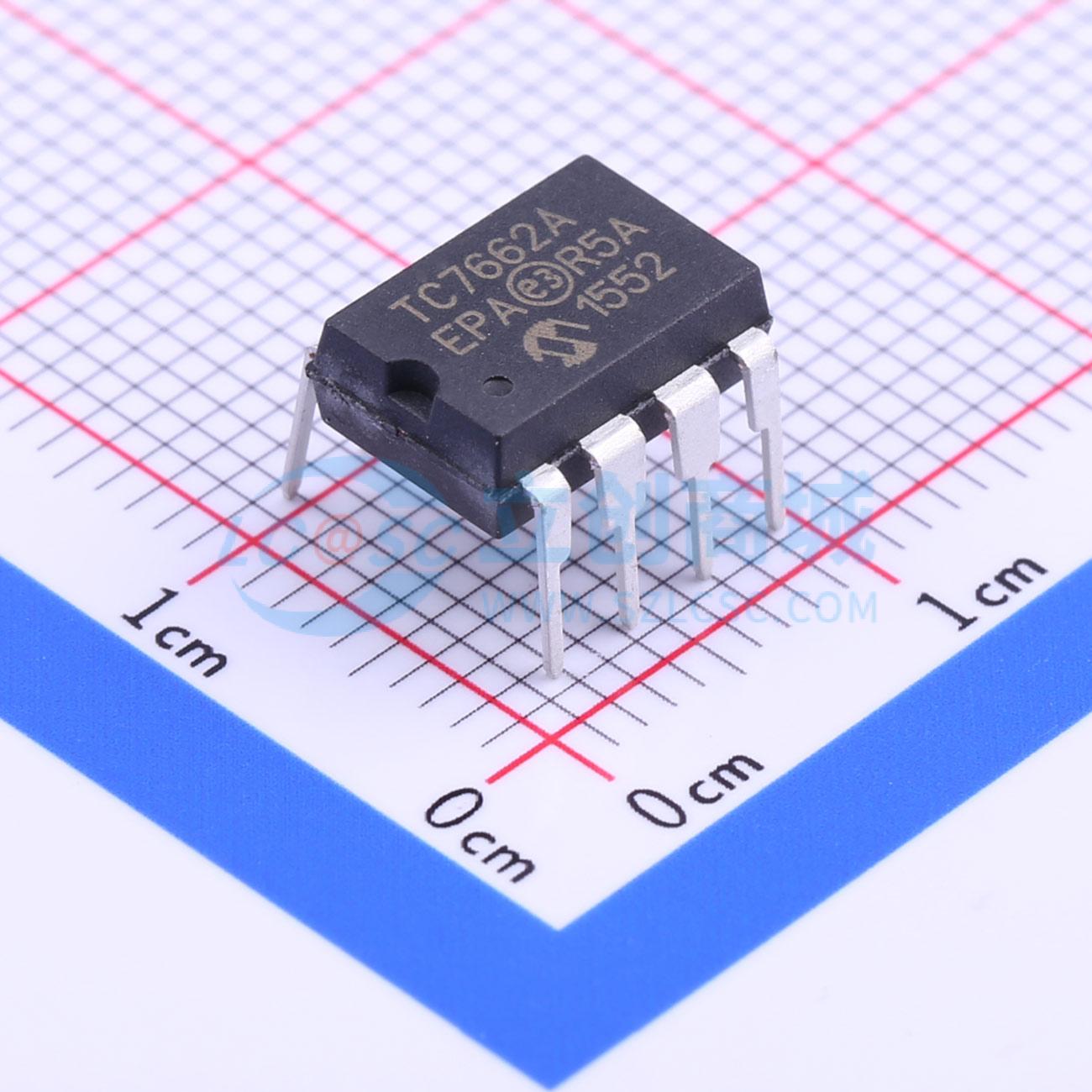

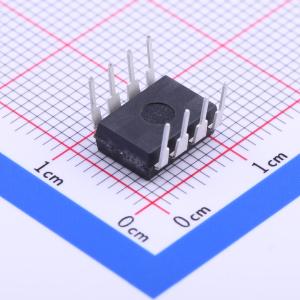

TC7662AEPA

TC7662A是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容器，就能将+3V至+18V的输入转换为相应的-3V至-18V输出，无需使用电感器，从而消除了电感器相关的成本、尺寸和电磁干扰问题。除了具有更宽的电源输入范围（3V至18V，而TC7660为1.5V至10V）外，TC7662A还能提供高达40mA的输出电流。片上振荡器的标称频率为12kHz。通过将一个外部电容器从OSC引脚连接到地，也可以实现低于12kHz的工作频率（适用于需要更低电源电流的应用）。 建议在需要更大输出电流和/或更低输入/输出电压降的设计中直接使用TC7662A。它有8引脚PDIP和CERDIP封装，适用于商业和扩展温度范围。

• 宽工作范围 - 3V至18V
• 增加输出电流（40mA）
• 与ICL7662/SI7661/TC7660/LTC1044引脚兼容
• 无需外部二极管
• 低输出阻抗 @ IL = 20mA - 典型值40Ω
• 无需低压端子
• CMOS结构
• 提供8引脚PDIP和8引脚CERDIP封装

• 笔记本电脑
• 磁盘驱动器
• 过程仪表
• 基于微处理器的控制器
