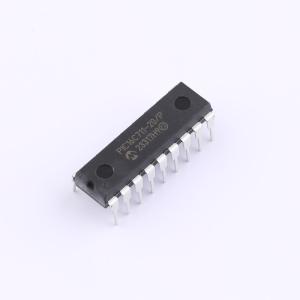

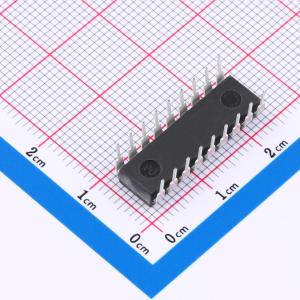

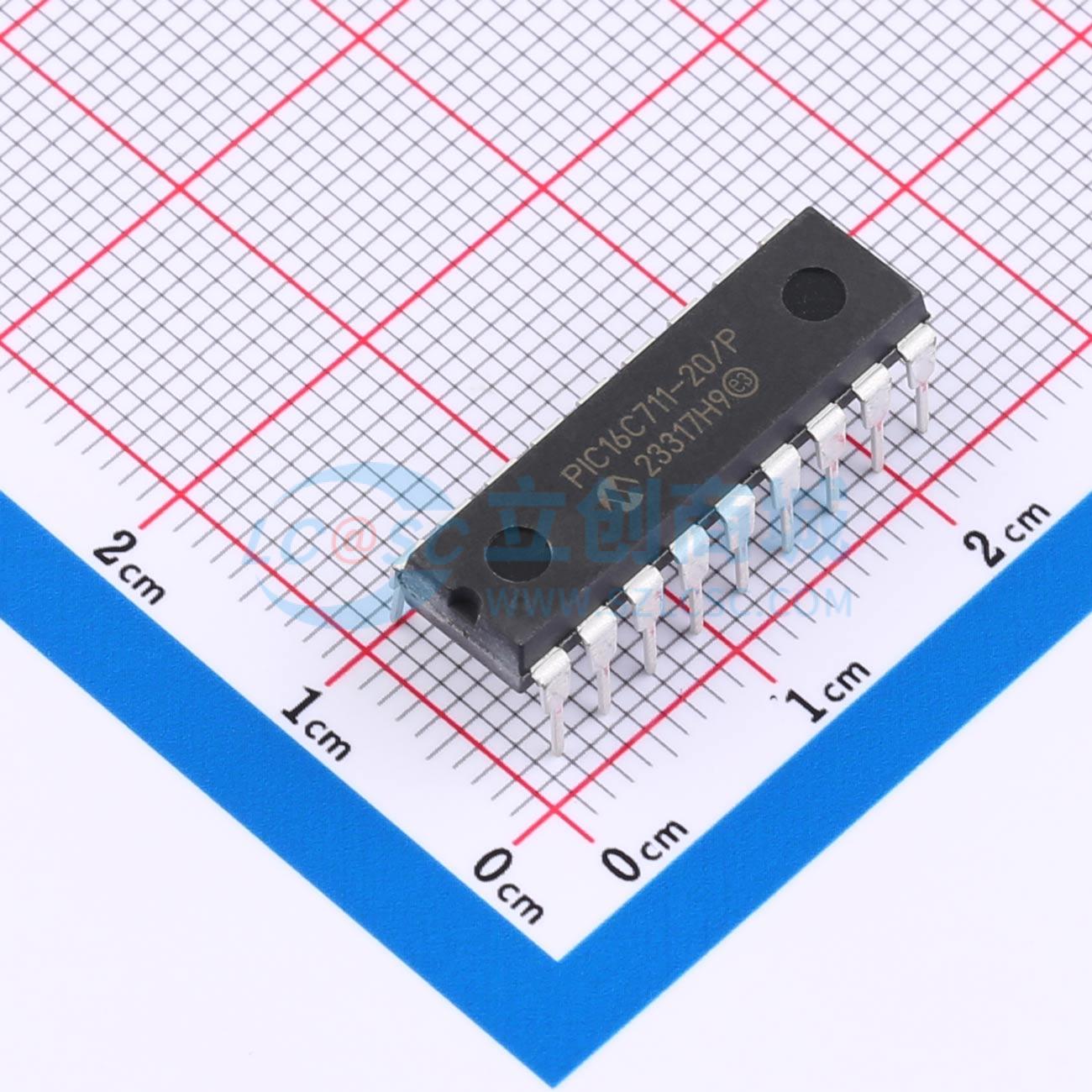

PIC16C711-20/P

8位CMOS微控制器，带A/D转换器

描述

PIC16C71X 系列是一种低成本、高性能的CMOS全静态8位微控制器，集成了模数（A/D）转换器，属于PIC16CXX中端系列。所有PIC16/17微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心功能、八级深度堆栈以及多个内部和外部中断源。哈佛架构中的独立指令和数据总线允许使用14位宽的指令字和单独的8位宽数据。两阶段指令流水线使得除程序分支需要两个周期外的所有指令都能在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集合为实现非常高的性能提供了一些架构上的创新。PIC16CXX微控制器通常能够达到2:1的代码压缩比和4:1的速度提升，优于同类其他8位微控制器。PIC16C710/71设备拥有36字节RAM，PIC16C711有68字节RAM，而PIC16C715则有128字节RAM。每款设备都有13个I/O引脚。此外，还提供了一个定时器/计数器。同时，提供了一个4通道高速8位A/D转换器。8位分辨率非常适合于要求低成本模拟接口的应用，如恒温控制、压力感应等。PIC16C71X系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性和降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供了低成本解决方案，LP振荡器最小化了功耗，XT是标准晶体振荡器，HS则是高速晶体振荡器。SLEEP（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断及复位从SLEEP状态唤醒芯片。一个高度可靠的带有自身片上RC振荡器的看门狗定时器提供了防止软件锁定的保护。UV可擦除CERDIP封装版本非常适合代码开发，而成本效益好的一次性编程(OTP)版本适用于任何批量生产。PIC16C71X系列非常适合从安全和远程传感器到家电控制和汽车的各种应用。EPROM技术使应用程序定制（发射机代码、电机速度、接收频率等）变得极其快速方便。小巧的封装使得该系列微控制器非常适合空间受限的所有应用。低成本、低功耗、高性能、易用性以及I/O灵活性使得PIC16C71X即使在以前未考虑使用微控制器的领域也非常通用（例如定时功能、串行通信、捕捉与比较、PWM功能及协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C711-20/P

商品编号

C184109

商品封装

PDIP-18​

包装方式

管装

商品毛重

2.12克(g)
