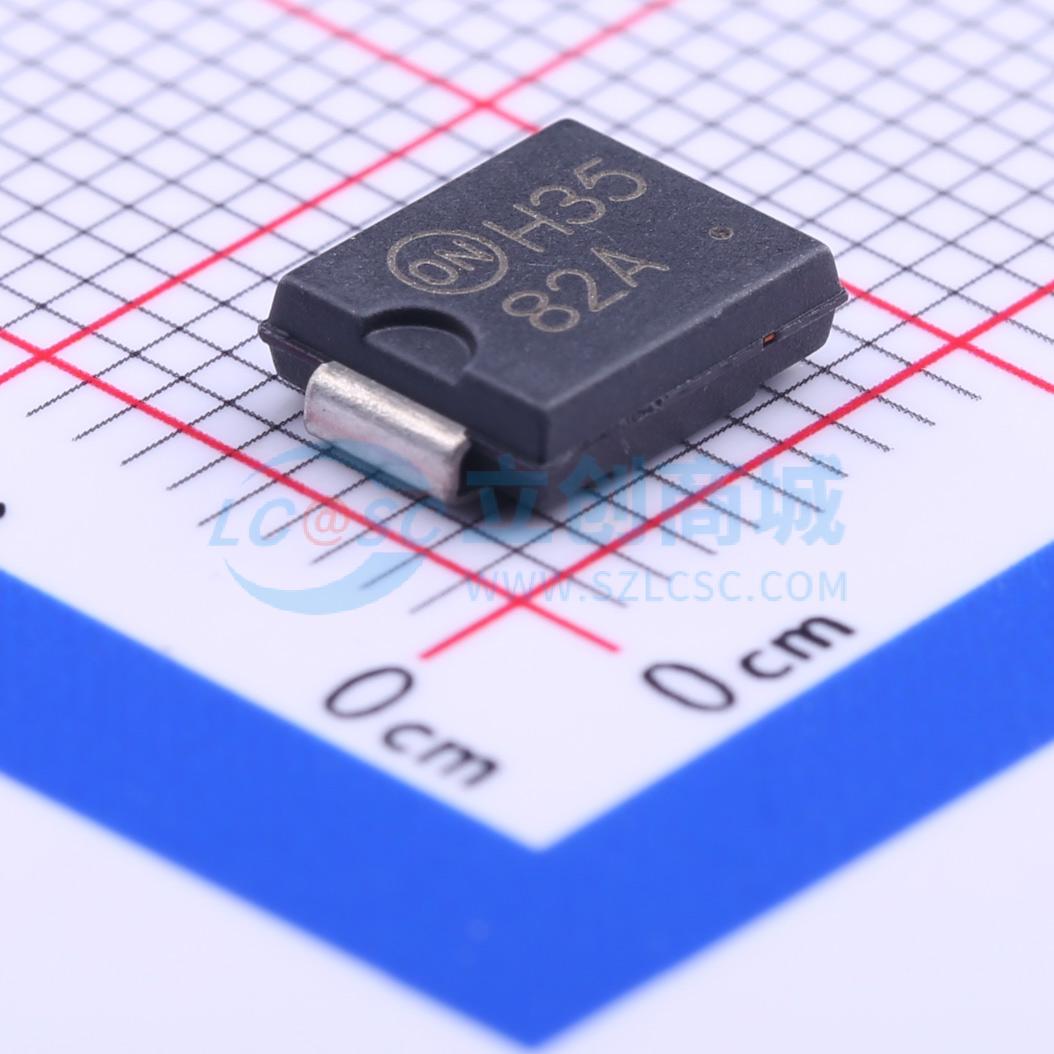

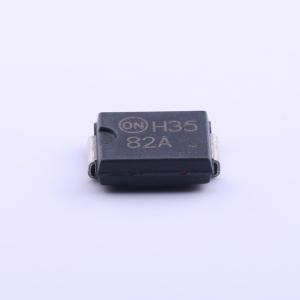

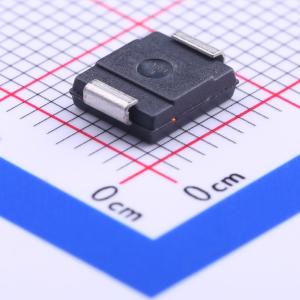

温馨提醒：图片仅供参考，商品以实物为准
1.5SMC82AT3G
1.5SMC82AT3G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=86.1V，Vc=113V，Ipp=13.2A 单向
- 品牌名称
- onsemi(安森美)
- 商品型号
- 1.5SMC82AT3G
- 商品编号
- C184127
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 70.1V | |
| 钳位电压 | 113V | |
| 峰值脉冲电流(Ipp) | 13.3A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 82V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品概述
SMC 系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMC 系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源和许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围：5.8 至 77.8V
- 标准齐纳击穿电压范围：6.8 至 91V
- 峰值功率：1500W（1.0ms 时）
- 人体模型 3 级 ESD 等级（>16kV）
- 10V 以上时低漏电流 <5.0μA
- 符合 UL 497B 隔离环路电路保护标准
- 规定了最大温度系数
- 典型响应时间 <1.0ns
- 提供无铅封装
应用领域
- 通信系统
- 汽车
- 数控
- 过程控制
- 医疗设备
- 商用机器
- 电源
- 工业/消费应用
