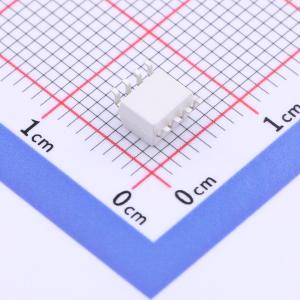

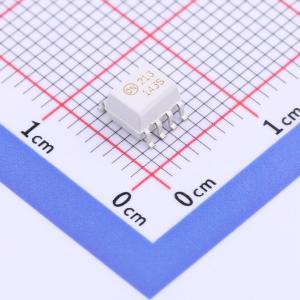

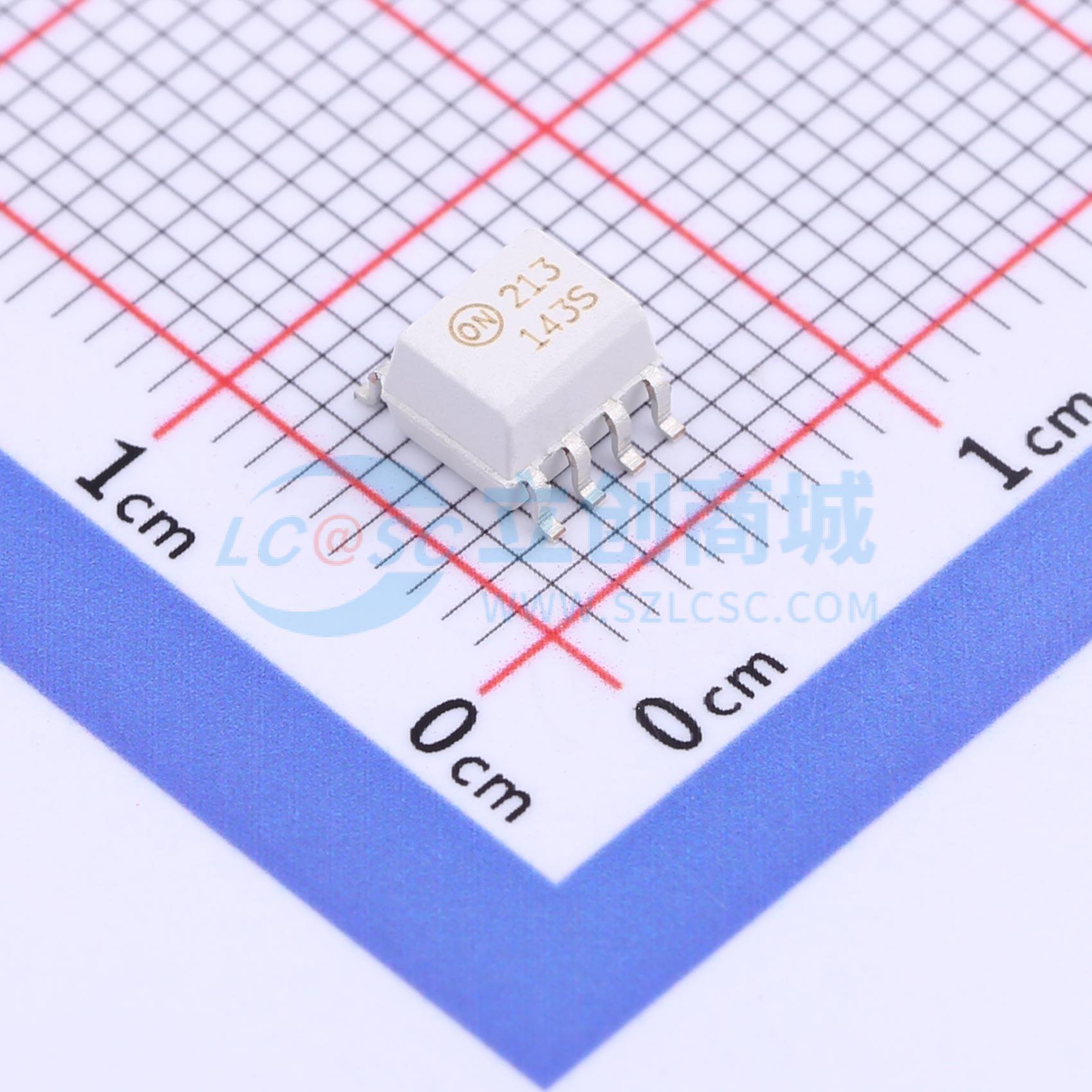

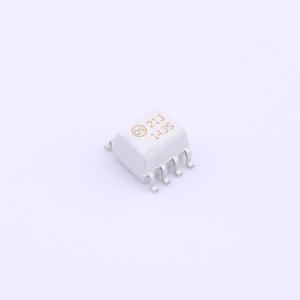

MOC213R2M
8引脚SOIC单通道光电晶体管输出光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此类器件由光耦合到单片硅光电晶体管检测器的砷化镓红外发光二极管组成，采用表面贴装小型塑料封装。它适用于高密度应用，无需直通板安装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC213R2M
- 商品编号
- C184158
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2mA,10mA | |
| 上升时间(tr) | 3.2us | |
| 下降时间 | 4.7us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 60mA |
商品概述
这些器件由一个砷化镓红外发光二极管和一个单片硅光电晶体管探测器通过光耦合组成，采用可表面贴装的小外形塑料封装。它们非常适合高密度应用，无需进行通孔安装。
应用领域
- 反馈控制电路
- 不同电位和阻抗的接口与耦合系统
- 通用开关电路
- 监测与检测电路
